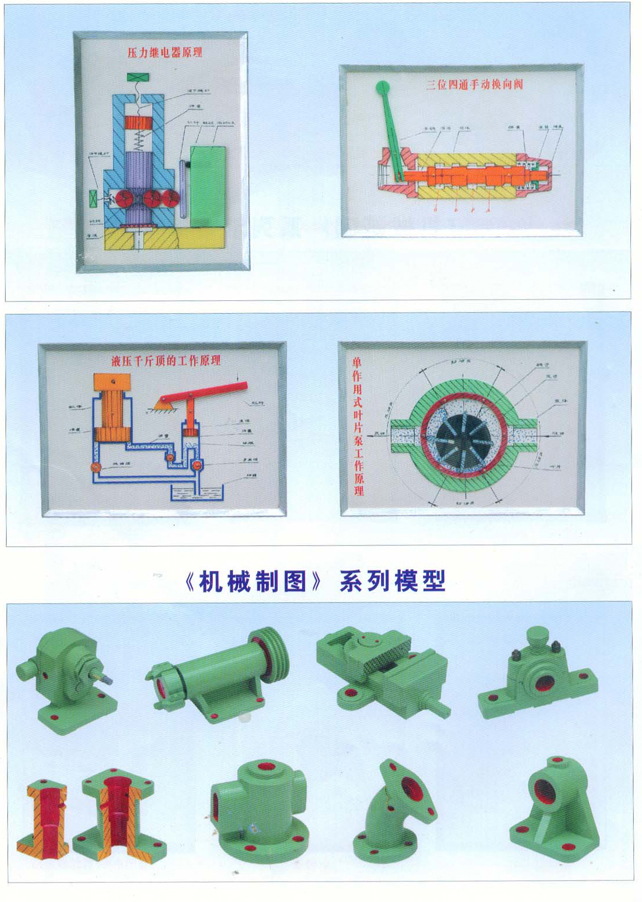

機械制圖教學模型(根據金大鷹主編的《機械制圖》第六版一書制作 )
機械制圖教學模型是各大專院校，職業技校各機械專業教學示教、測繪、實習用，以教材中原件實物圖表做成模型，可拆組合（并有裝配組件）、采用硬質塑料，用高級油漆噴涂制作，外形美觀。剖切鮮明、不易變形，投影箱用有機玻璃、五夾板制作，可展組合。
貨號 | 圖號 |
產 品 名 稱 |
單位 |
備注 |
AF01 | 2-1 |
中心投影法 |
只 |
20cm × 20cm 透 明有機玻璃投影箱 |
AF02 | 2-2 |
平行投影法 (b) |
只 |
AF03 | 2-3 |
正投影的特性 (3 件 ) |
套 |
AF04 | 2-6 |
三視圖的形成 |
只 |
AF05 | 2-11 |
點的三面投影 |
只 |
AF06 | 2-15 |
利用兩點不重影的坐標大小判別重影點 |
只 |
AF07 | 2-20 |
直線的三面投影 |
只 |
AF08 | 2-22 |
屬于直線的點的投影 |
只 |
AF09 | 表 2-1 |
投影面平行線的投影特性 (3 件 ) |
套 |
AF10 | 表 2-2 |
投影面垂直線的投影特性 (3 件 ) |
套 |
AF11 | 2-24 |
平行兩直線的投影 |
只 |
AF12 | 2-25 |
相交兩直線的投影 |
只 |
AF13 | 2-28 |
平面圖形的投影 |
只 |
AF14 | 表 2-3 |
投影面平行面的投影特性 (3 件 ) |
套 |
AF15 | 表 2-4 |
投影面垂直面的投影特性 (3 件 ) |
套 |
AF16 | 2-37 |
正三棱錐的投影及屬于表面的點的求法 |
只 |
20cm × 20cm 透明有機玻璃投影箱 |
AF17 | 2-38 |
圓柱的形成、視圖及分析 |
只 |
AF18 | 2-42 |
圓球的形成、視圖及屬于表面上點的求法 |
只 |
AF19 | 2-45 |
線框的含義 |
只 |
塑 料 立 模 |
AF20 | 2-48 |
圓柱切口槽 |
只 |
AF21 | 2-50 |
半球開槽 |
只 |
AF22 | 3-1 |
截交線的實例 (2 件 ) |
套 |
AF23 | 3-2 |
相貫線的實例 (2 件 ) |
套 |
AF24 | 表 3-1 |
截平面和圓柱軸線的相對位置 (3 件 ) |
套 |
AF25 | 表 3-2 |
圓錐體的截交線 (5 件 ) |
套 |
AF26 | 3-9 |
相貫線的畫法 |
只 |
AF27 | 3-13 |
相貫線為平面曲線或直線示例 (4 件 ) |
套 |
AF28 | 4-1 |
軸承座的形體分析 ( 可拆 ) |
只 |
AF29 | 4-2 |
疊加畫法 ( 一 ) |
只 |
AF30 | 4-3 |
疊加畫法 ( 二 ) |
只 |
AF31 | 4-8 |
軸承座 |
只 |
AF32 | 4-16 |
支架 |
只 |
AF33 | 4-22 |
三個組合體的比較 (3 件 ) |
套 |
AF 34 | 4-28 |
軸承座的看圖方法 ( 可拆 ) |
只 |
AF35 | 4-33 |
壓塊的軸測圖 |
只 |
AF36 | 5-8 |
斜視圖的形成 |
只 |
AF37 | 5-12 |
視圖與剖視圖的比較 |
只 |
AF38 | 5-13 |
俯視圖不可只畫一半 |
只 |
AF39 | 5-16 |
剖視圖中虛線的取舍 |
只 |
AF40 | 5-18 |
半剖視圖的形成 |
只 |
AF41 | 5-23 |
局部剖視 |
只 |
AF42 | 5-29 |
單一斜剖切平面的示例 ( 一 ) |
只 |
AF43 | 5-31 |
畫剖視圖防止出現錯誤 |
只 |
AF44 | 5-32 |
具有公共對稱線的剖視圖 |
只 |
AF45 | 5-37 |
剖切平面后的結構仍按原來位置投射 |
只 |
AF46 | 5-40 |
斷面圖的形成及其與視圖 |
只 |
AF47 | 5-43 |
移出斷面圖配置 |
只 |
AF48 | 5-57 |
回轉體機件上均布結構 (2 件 ) |
套 |
AF49 | 5-72 |
根據機件選擇表達方案 |
只 |
AF50 | 5-73 |
根據視圖想象機件形狀 |
只 |
AF51 | 6-3 |
常用標準螺紋的牙型 (4 件 ) |
套 |
AF52 | 6-5 |
螺紋的旋向 ( 右旋、左旋 )2 件 |
套 |
AF53 | 6-17 |
螺栓連接 |
只 |
AF54 | 6-25 |
圓柱齒輪傳動 |
臺 |
AF55 | 6-25 |
圓錐齒輪傳動 |
臺 |
AF56 | 6-25 |
蝸桿與蝸輪傳動 |
臺 |
AF57 | 6-25c |
滑動軸承 |
只 |
AF58 | 7-55 |
肋板與圓柱組合時過渡線 (4 件 ) |
套 |
AF59 | 7-63 |
銑刀頭 |
臺 |
塑料立模 |
AF60 | 7-67 |
杠桿零件圖 |
只 |
AF61 | 7-71 |
一級齒輪減速器 |
臺 |
AF62 | 8-8 |
齒輪油泵 |
臺 |
|
