SBWK-960D電氣裝配技能及工藝實訓裝置
一、概述
電氣裝配技能及工藝實訓裝置、建筑智能化專業、建筑電氣專業、建筑消防技術專業、電氣自動化專業、機電一體化專業、電氣自動化技術專業、電梯工程技術專業、人工智能技術應用專業、消防工程技術專業。
電氣裝配技能及工藝實訓裝置、電器裝調實訓室是電氣類認知類實習、同時也是培養學生實驗操作與技能、科學研究與創新能力，提高綜合素質的重要基地，同時還可以開展校企合作、產學結合的工作，還可以舉辦有關工種的職業技能等級鑒定的活動，以及具備承辦有關職業技能大賽的賽事活動的能力。
電氣裝配技能及工藝實訓平臺、電氣安裝與維修實訓考核裝置（含弱電箱）、雙速三相異步電動機、維修電工實訓考核裝置、維修電工實訓考核裝置、電工實驗箱。
電氣裝配技能及工藝實訓裝置主要由實訓桌、主機箱、外接儀器工作電源箱、實訓掛箱、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場，能完成電工基礎電路，電機控制線路，照明配電的模擬操作，增加實訓器材可完成PLC可編程綜合應用線路，自動控制技能實訓，電子技術應用電路的綜合實訓等。通過一系列項目實訓培養學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。

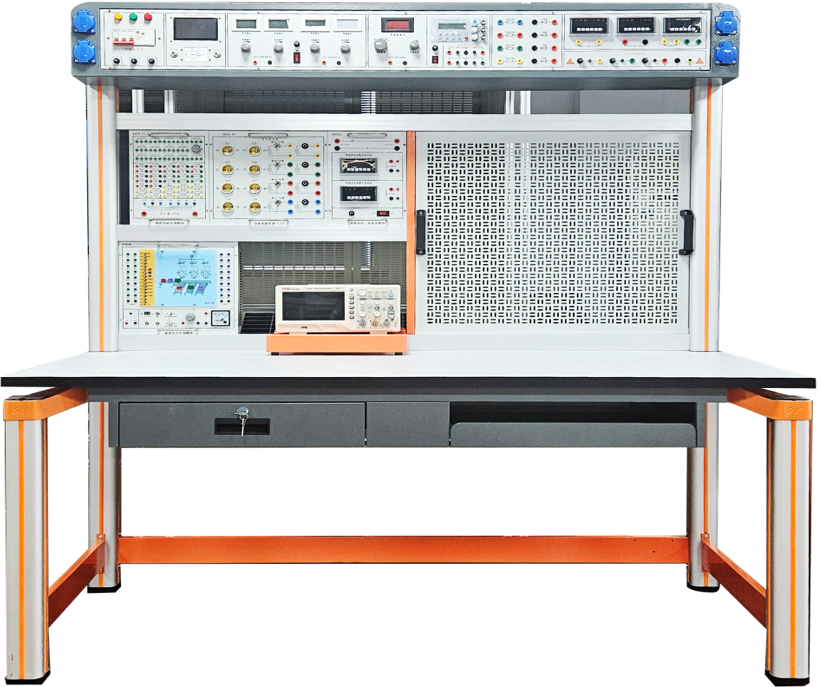

（圖片供參考，以實物為準）
二、特點
1、實訓采用網孔板與掛箱相結合的方式，實訓操作方便、更換便捷、易擴展功能或開發新的實訓項目，動手能力強，接近工業現場。
2、綜合性強：能完成電工、電力拖動、電氣控制、PLC綜合控制多門學科的技能訓練。
3、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護功能。
5、380V交流輸出處設有單片機全程控制的一套過流保護裝置，相間、線間直接短路或過載電流超過設定值系統即切斷總電源，確保設備的安全。
三、技術性能
1、輸入電源：三相四線制～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%
3、裝置容量：＜1.5KVA
4、外形尺寸：1600mm×700mm×1750mm
四、實訓裝置基本配置及功能
（一）主機箱
主機箱安裝在實訓屏頂部，為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓提供安全用電保護、380V交流電源、低壓交流電源、實訓器件等。
具體功能如下：
1、控制及交流電源部分
提供三相固定380V交流電源，相間、線間及直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。
★2、實驗室智慧用電安全控制系統功能：智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1）智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2)手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等?？刂疲嚎稍谖⑿判〕绦蛑羞h程控制智能開關的通斷。
3)PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能?？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！
4)后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：
①包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！
②包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。
5)報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。
6)用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。
現場需對功能逐一演示，提供有效、權威的證明文件，佐證該產品的可靠、安全、合法性。
3、交、直流電源
(1) 勵磁電源：直流220V/0.5A，具有短路保護。
(2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
(3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。
(4) 交流電源：
①設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；
②設有單相調壓器一組，可得到交流0～250V可調電壓；
③控制屏設有單相三線220V電源插座及三相五線380V電源插座。
4.4只5408二極管：用于能耗制動的整流電路；
5.三只75Ω/75W電阻：用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
★6、智能數字測量電表：
（1）智能功率、功率因數表1只
1）功率測量精度1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。
2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。
3)負載類型：L、R、C。
4)測量精度：±0.5%+2。
5)抽樣率：5次/秒
6)工作溫度范圍：-20℃～+50℃。
7)上位機具有實時監視及關斷功能。
8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
（2）智能交流電流表1只:測量范圍：0-5A, 設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
（二）實訓掛箱及網孔板等：
1、網孔板1塊：采用數控沖床精加工而成，網孔分布合理、均勻。孔徑統一，裝有把手，可在上面安裝的元氣件包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5mm，大小700mm*640mm左右。實訓時置于實訓屏中右部，可取下放置桌面裝配元件。
2、元氣件實訓掛箱：內置按鈕4只、指示燈4只、急停1只、轉換開關1只，選擇開關2只。
3、外接儀器工作電源及智能焊臺掛箱：內嵌多組交流220V儀器儀表工作電源翻蓋安全插座與一組60W嵌入式焊臺，外接儀器儀表用電安全，操作方便。
4、器材配備一套
5、三相交流電機2臺：380V/180W，鋁質外殼，其中一臺離心開關。
（四）實訓桌：實驗桌規格為1600（長）*700（寬）*1750（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂、表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套模具成型塑料堵頭。桌子配有一鍵一抽，底部配有電腦主機托板。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于200kg。
實驗桌后面二支桌腳向上延伸，配上特制拉模成型的帶滑槽橫梁鋁型材組成實訓屏，實訓時左邊放置電氣實訓掛箱（2層）及示波器支架，右邊裝置網孔板等，實訓掛箱、網孔板在實訓屏上實訓時上下方便，左右移位自如。實訓屏頂部安裝主機箱，實訓屏底部安裝實驗儀器工作電源箱。
（五）學生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色。
（六）儲存柜：配備儲存柜，存放實訓模塊及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。
六、實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．接觸器聯鎖的正反轉控制線路
17．按鈕聯鎖的三相異步電動機正反轉控制線路
18．雙重聯鎖的三相異步電動機正反轉控制線路
19．三相異步電動機多地控制
20．工作臺自動往返控制線路
21．三相異步電動機串電阻降壓啟動控制線路
22．三相異步電動機能耗制動控制線路
七、配置表（24臺為例）
序號 | 名 稱 | 每臺數量 | 單位 | 備 注 |
1 | 控制屏 | 1 | 套 |
|
2 | 實訓桌 | 1 | 張 |
|
3 | 儲存柜 | 1 | 個 |
|
4 | 學生凳 | 2 | 張 |
|
5 | 網孔板 | 2 | 塊 | 700mm*640mm |
6 | 器材配備 | 1 | 套 | 見表一 |
7 | 指導書 | 1 | 本 |
|
8 | 配套教學資源 |
| 套 | 見附件 |
表一 、每套器材配備配置清單
序號 | 名 稱 | 型號與規格 | 數 量 |
1 | 電器元件 | 單相電度表 | DD862-2 | 1 |
單相閘刀開關 | HK8 | 1 |
平燈頭 | 6A/250V | 2 |
墻壁插座 |
| 1 |
電流互感器 |
| 1 |
墻壁開關底座 |
| 2 |
漏電保護斷路器 | DZ47LE-32 4P C16 | 1 |
5P保險盒+熔斷管 | RT18 | 1 |
交流接觸器 | CJX2-0910 | 4 |
輔助觸頭 | F4-22 | 4 |
熱繼電器 | R16B-20/3 | 1 |
通電延時時間繼電器 | ST3PA-B/380V（0-60S） | 1 |
時間繼電器座 | PF-083A | 1 |
行程開關 | LX9-222 | 2 |
行程開關 | LX9-001 | 2 |
日光燈管 | Y210RR25/10W | 1 |
鎮流器 | 13W |
日光燈座 |
|
接線端子排 |
| 10孔 |
G形導軌 |
| 1 |
走線槽 |
| 2米 |
螺絲 |
| 110 |
2 | 常用工具 | 螺絲刀 |
| 1 |
尖嘴鉗 |
| 1 |
剝線鉗 |
| 1 |
3 | 電機 | 三相鼠籠異步電動機 | 380V/Y/△180W，單速 | 1 |
三相鼠籠異步電動機 | 380V/Y/△180W，單速，配離心開關 | 1 |
