SBXDT-230A電工基礎實驗裝置
一、產品的特點:
電工基礎實驗臺具有較完善的安全保護措施,較齊全的功能(詳見實驗臺結構簡介)。實驗桌中央配有通用九孔萬能插件板,九孔萬能插件板主體由ABS注塑而成,表面布有九孔成一組相互聯通的插孔,九孔萬能插件板內部內嵌126組銅質九孔一體成型嵌件。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊,元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路,元件盒盒體透明,內裝元件直觀性好,盒蓋印刷電路圖防刮耐磨,符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構,維修拆裝方便。元器件放置在實驗桌下邊儲存柜內,大大提高了管理水平,規劃化程度,大大減輕了教師實驗準備工作。


二、適用范圍:
適用于高等院校及要求較高的中專、技校、職業院校,可完成電工學、電工原理、電路分析等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品,它的配備是學校上水平、上等級的重要標志。
三、實驗臺主要技術指標:
1、輸入工作電源:三相五線 AC 380V±10% 50Hz
2、整機功率:1.0KW
3、外形規格:160cm*70cm*140cm
4、重 量:150KG
7、絕緣電阻:>5MΩ
8、漏電保護:漏電動作電流≤30mA

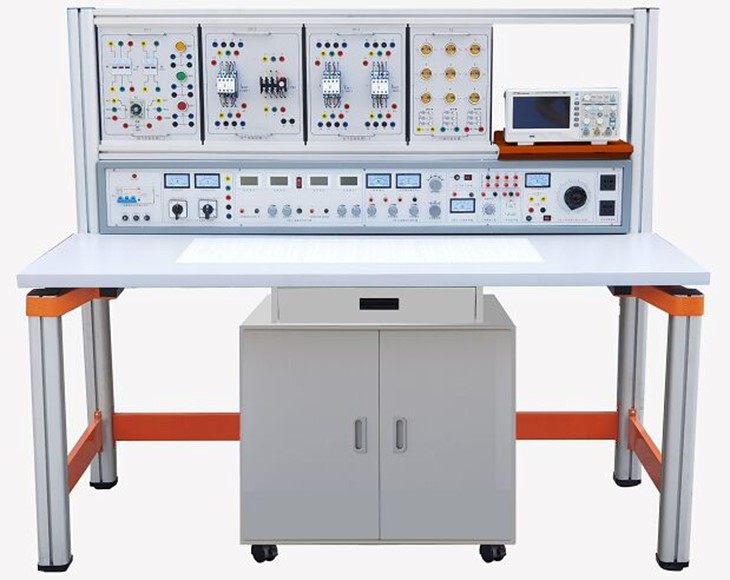

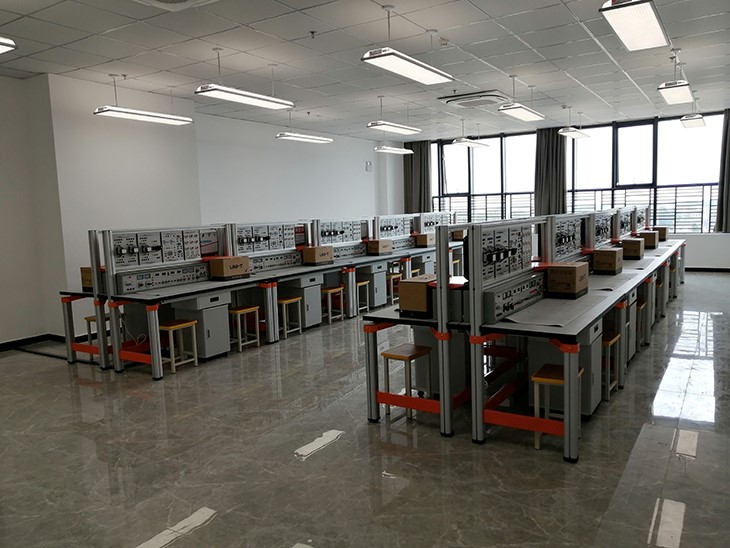

四、電工基礎實驗裝置結構
裝置由電源控制箱、實驗桌(裝有九孔萬能插件板)、電氣控制實驗掛箱、實驗掛箱支架、移動矮柜、示波器架、透明創新實驗?zāi)K、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體,鋁合金結構。電氣控制實驗掛箱及各實驗?zāi)K可根據實驗需求自由組合實驗。
(一)主機箱結構與功能:實訓主機箱箱體采用鐵質雙層亞光密紋噴塑結構,鋁質面板。左邊是安全控制、交直流電源、信號源、測量電表等;主機箱控制面板右邊配有多組外部儀器交流工作電源插座。
1.電源及參數
1.1.輸入電源:三相四線電源,輸入時指示燈亮
1.2電源輸出:有保險絲和漏電保護開關二級保護功能。
A組:三相0~450V及單相0~250V連續可調交流電源。配備一臺三相同軸聯動自耦調壓器,規格為1.5KVA/0~450V,克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點。有轉換開關與電壓表配合指標三相輸出線電壓值。有交流電流表指示W(wǎng)相電流輸出值。
B組:低壓交流電壓3-24V分七檔可調,最大輸出電流1.5A,電流表指示。
C組:低壓直流穩壓電源,電壓5V,電流0.5A,電流表指示。
D組:雙路穩流穩壓電源,二路輸出電壓均為0~30V,由多圈電位器連續調節,輸出最大電流為1.5A,每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10-2,負穩壓度<10-2,紋波電壓: <5mV。
E組:單相交流市電輸出,供用戶自備設備使用。
2.功率輸出函數發生器:采用直接數字頻率合成(DDS)產生高精度正弦波,方波和三角波。采用大屏幕LCD顯示輸出頻率、波形,衰減值。
正弦波輸出幅度 | ≥10V |
輸出阻抗 | 50Ω |
失真度 | <1%(0.1HZ-- 1KHz) |
頻率范圍 | 0.1HZ~3MHz,采用鍵盤直接輸入數字設定頻率 |
輸出幅度 | 電位器調節,正弦波輸出具有20db,40db衰減 |
方波占空比 | 可調, 調節范圍:1%-99%調節;方波和三角波采用TTL電平輸出。 |
頻率計最高測量范圍 | 100MHz,自動換檔 |
3.單次脈沖:每次可輸出一對正負脈沖。
4.音頻功率放大器:輸入音頻 電壓不低于10mV,輸出功率不小于1W,音量可調,內有喇叭,用于放大電路擴音,也可作信號尋跡。
5.外測交直流二用電流表:精度0.5級,三位半數字式顯示,測量范圍:0~1000mA
6.外測交直流二用電壓表:精度0.5級,三位半數字式顯示,測量范圍:0~99.9V。
7.功率、功率因數表1只:功率測量精度0.5級,功率因數測量范圍0.3-1.0,電壓電流量程為450V和5A。六位數碼顯示有功功率、無功功率、總功率、功率因數、電壓、電流、負載類型,負載類型:L、R、C。儀表采用現代化技術,數碼中文顯示,具備智能化、數字化,上位機通訊功能,通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強,集成度高,采用表貼工藝制作,工業塑料外殼,面板嵌入安裝,使用穩定,容易更換和升級維護。
(二)實驗桌結構:
實驗桌規格為1600(長)*700(寬)*1500(高),實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件,連接構件采用壓鑄成型工藝(非焊接工藝),經機加工、拋丸、噴砂,表面靜電噴涂工藝,安裝方便、快捷,用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝,表面氧化處理,截面尺寸:70mm×70mm,四面帶槽,槽寬約8mm,端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板,桌面板下設支撐框架,承受力不少于200kg。配備儲存柜,存放元件及工具,儲存柜底部4只高強度萬向可制動PU腳輪,方便移動。實訓裝置整體簡約不簡單,高端大氣,符合現代化產品審美和發展趨勢。

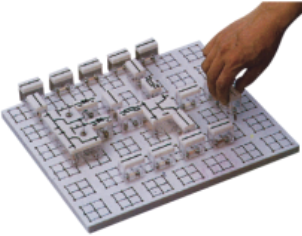

實驗桌一桌兩座,實驗桌中央配有通用九孔萬能插件板(尺寸:35×90cm ),九孔萬能插件板主體由ABS注塑而成,表面布有九孔成一組相互聯通的插孔,九孔萬能插件板內部內嵌126組銅質九孔一體成型嵌件(共有1134孔)。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊,元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路;元件盒盒體透明,內裝元件直觀性好,盒蓋印刷電路圖防刮耐磨,符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構,維修拆裝方便。每張臺桌配有一粒膠皮板,保護通用底板與桌面(如需在桌上放置電動機、焊接等)。
實驗桌后面二支桌腳向上延伸,配上特制拉模成型的二根鋁型材,組成電氣控制實驗掛箱支架。支架與電氣控制實驗掛箱配套,上下方便,左右移位自如。
(三)透明元件模塊:元件盒盒體透明,內裝元件直觀性好,盒蓋印刷電路圖防刮耐磨,符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構,維修拆裝方便。

(四)組成電氣實驗掛箱:鋁質面板,后蓋由拉模成型鋁型材與注塑成型塑料件構成,電氣元件接線點都已引到安全插座,實驗接線方便安全、快捷。
1、電氣實驗掛箱一:交流接觸器2只
2、電氣實驗掛箱二:交流接觸器1只、熱繼電器1只
3、電氣實驗掛箱三:時間繼電器1只,按鈕紅、黃、綠
4、燈座負載掛箱:9只燈座及相應控制開關,燈泡用戶自備

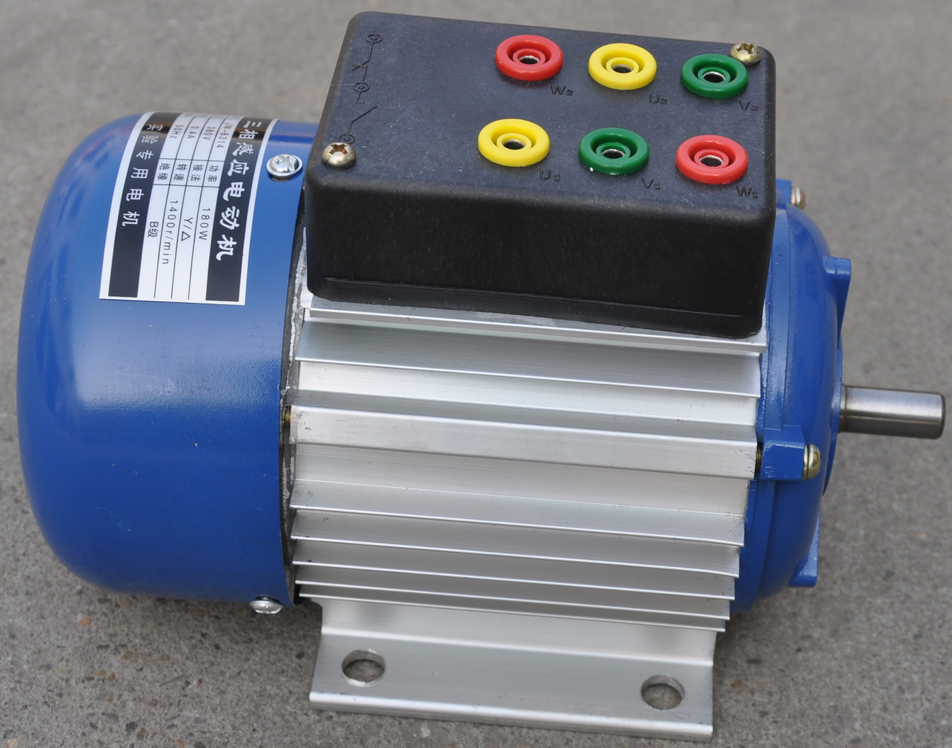

(五)三相交電機一臺:380V/180W,鋁質外殼。

(六)學生凳
1.凳腿采用30×30×1.2mm 的方管;
2.拉管采用 30×30×1.2mm 的方管;
3.凳面采用 240×340×25mm 刨花板貼木紋紙,凳高40cm,凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定;
4.防銹處理:金屬部件均需經酸洗、磷化、表面除銹處理,采用高壓靜電噴塑、高溫烘烤處理,要求附著力強,抗氧化, 不脫剝,光滑美觀,金屬桌體顏色為灰色。
五、實驗項目:
1.電工測量儀表的使用
2.常用元件的識別與檢測
3.線性元件與非線性元件的伏安特性
4.電源的外特性
5.電位值、電壓值的測定
6.電流表和電壓表的擴程
7.基爾霍夫定律的驗證
8.驗征楞次定律
9.迭加原理與互易定理的驗證
10.戴維南定理與諾頓定理的驗征
11.電壓源與電流源的等效變換
12.受控源特性的研究
13.一階電路實驗
14.二階電路的過渡過程
15.研究LC元件在直流和交流電路中的特性
16.負載獲得最大功率的條件
17.交流電路參數的測量
18.正弦交流電路中RLC元件的特性
19.RL及RC串聯電路實驗
20.RLC串聯諧振電路
21.日光燈電路的連接及功率因數改善
22.三相負載的星、三角接法
23.三相電路及功率的測量
24.R-C選頻網絡的研究
25.二端口網絡研究
26.單相變壓器實驗
27.互感電路實驗
28.三相異步電動機的使用與起動
29.三相電動機接觸器點動正轉控制線路
30.三相電動機具有自鎖的正轉控制線路
31.三相電動機具有過找保護的正轉控制線路
32.三相電動機接觸器聯鎖的正反轉控制線路
33.三相電動機按鈕聯鎖的正反轉控制線路
34.三相電動機按鈕接觸器復合聯鎖控制線路
35.三相電動機接觸器控制Y/△降壓起動
36.三相電動機時間繼電器控制Y/△降壓起動
利用上述36項實驗的元器件也可完成下面電路實驗
1.最簡單的電路
2.電路中各點電位與參考點的選擇
3.電阻的串聯
4.電阻的并聯
5.電阻的混聯
6.電阻分壓器電路
7.全電路歐姆定律
8.電橋的應用與平衡條件
9.節點電壓法
10.回路電壓法
11.支路電流法
12.RCL并聯電路
13.串聯電路
14.變壓器結構及工作原理
15.基爾霍夫第一定律
16.基爾霍夫第二定律
17.日光燈電路原理
18.?dāng)U大電壓表量程
19.?dāng)U大電流表量程
20.RC電路的過度過程
21.RL過渡過程
22.電容的串聯電路
23.電容的并聯電路
24.電容器的充放電
25.電容器在交直流中的作用
26.條形磁鐵在線圈中的運動
27.電容的混聯
28.純電阻、電感、電容電路
29.磁耦合線圈的順串
30.磁耦合線圈的反串
31.歐姆表的工作原理
32.雙聯開關二地控制
33.用示波器觀察磁滯回線
34.磁路歐姆定律
35.兩線圈的互感及同名端
36.互感耦合
37.提高功率因數的方法
38.單相電路功率的測量
39.收錄機電源電路
40.濾波電路
41.電阻與溫度的關系:用伏安法測出燈絲在不同電壓下的阻值。
六、電工技術綜合實驗裝置配置清單(每臺)
(一)實驗元件 |
元件盒名 稱 | 型 號 | 數 量 | 備 注 |
電阻創新透明元件盒 | 0.5Ω | 1 | 1/2W |
電阻創新透明元件盒 | 5.1Ω | 1 | 1/2W |
電阻創新透明元件盒 | 100Ω | 2 | 1/2W |
電阻創新透明元件盒 | 200Ω | 1 | 1/8W |
電阻創新透明元件盒 | 300Ω | 1 | 1/8W |
電阻創新透明元件盒 | 330Ω | 2 | 1/8W |
電阻創新透明元件盒 | 430Ω | 1 | 1/8W |
電阻創新透明元件盒 | 510Ω | 1 | 1/8W |
電阻創新透明元件盒 | 680Ω | 2 | 1/8W |
電阻創新透明元件盒 | 820Ω | 1 | 1/8W |
電阻創新透明元件盒 | 1K | 2 | 1/8W |
電阻創新透明元件盒 | 1.5K | 1 | 1/8W |
電阻創新透明元件盒 | 2K | 2 | 1/8W |
電阻創新透明元件盒 | 10K | 1 | 1/8W |
電阻創新透明元件盒 | 13K | 1 | 1/8W |
電阻創新透明元件盒 | 39K | 2 | 1/8W |
電阻創新透明元件盒 | 100K | 1 | 1/8W |
電位器透明元件盒 | 470Ω | 1 | 1/2W |
電位器透明元件盒 | 1K | 2 | 1/2W |
電位器透明元件盒 | 4.7K | 1 | 1/2W |
電位器透明元件盒 | 10K | 1 | 1/2W |
電位器透明元件盒 | 100K | 1 | 1/2W |
電位器透明元件盒 | 470K | 1 | 1/2W |
電解電容透明元件盒 | 47μF | 2 | 16V |
電解電容透明元件盒 | 220μF | 1 | 35V |
電解電容透明元件盒 | 470μF | 1 | 35V |
瓷片電容透明元件盒 | 0.01μF | 1 | 63V |
瓷片電容透明元件盒 | 0.1μF | 1 | 63V |
瓷片電容透明元件盒 | 2μF | 1 | 250V |
三極管透明元件盒 | 3DG6 | 2 |
|
二極管透明元件盒 | 4007 | 2 |
|
二極管透明元件盒 | 2AP9 | 1 |
|
指示燈(信號燈)透明元件盒 | 6V 0.1A | 1 |
|
開關透明元件盒 |
| 4 |
|
變壓器元件盒 | 220/6V.6V | 1 | 8W |
電感透明元件盒 | 8Ω | 1 |
|
電感(鎮流器)元件盒 | 8W | 1 |
|
日光燈管 | 8W | 1 |
|
日光燈座透明元件盒 |
| 2 |
|
起 動 器透明元件盒 |
| 1 |
|
條形磁鐵 |
| 1 |
|
原副線圈元件盒 |
| 1 |
|
集成座元件盒 | 14腳 | 1 |
|
集成運放 | UA741 | 2 |
|
電流測量插座元件盒 |
| 3 |
|
直流電表 | 5mA | 1 |
|
直流電表 | 1000uA | 1 |
|
直流電表 | ±100uA | 1 |
|
(二)電氣控制實驗掛箱及電機 |
燈座負載掛箱 | 9只燈座及相應控制開關,燈泡用戶自備 | 1 |
|
電氣實驗掛箱一 | 交流接觸器2只 | 1 |
|
電氣實驗掛箱二 | 交流接觸器1只、熱繼電器1只 | 1 |
|
電氣實驗掛箱三 | 時間繼電器1只,按鈕紅、黃、綠 | 1 |
|
電 動 機 | Y/△接380V 180W | 1 |
|
(三)工具及連接線 |
尖 嘴 鉗 |
| 1 |
|
螺 絲 刀 | -+各一 | 2 |
|
剝 線 鉗 |
| 1 |
|
連 接 線 | 電工電子香蕉插頭線 | 25 |
|
電氣控制安全疊插式 | 25 |
電流測量插頭線 | 1 |
(四)實驗臺 |
主機箱 |
| 1臺 |
|
實驗桌 | 含電氣實訓屏 | 1張 |
|
示波器支架 |
| 1個 |
|
儲存柜 |
| 1個 |
|
學生凳 |
| 2張 |
|
防 腐 皮 |
| 1塊 |
|
