SBJD-213HD制冷空調冰箱實訓考核裝置
一、產品概述
制冷與空調系統技能實訓考核裝置是專門為職業院校制冷類相關專業而研制的實訓裝置，根據制冷類行業中空調與冰箱維修技術的特點，針對空調和冰箱的電氣控制以及制冷系統的安裝與維修進行設計，強化了學生對空調冰箱系統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力。裝置融合了流體力學、熱力學、傳熱學和電氣控制等技術,集制冷空調系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。

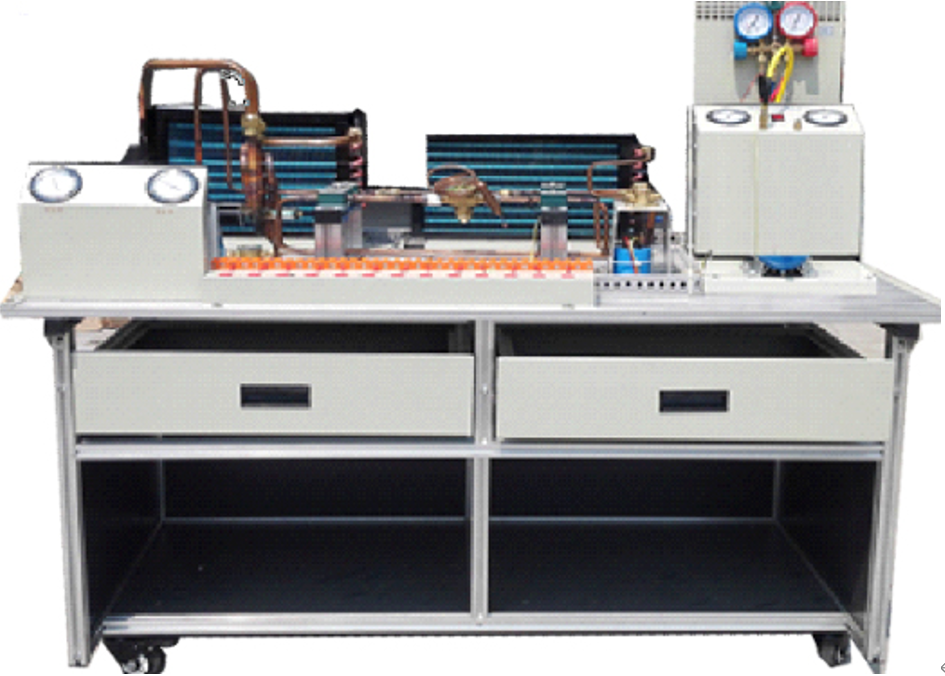

圖片僅供參考
二、技術要求：
（1）輸入電源：三相四線～380V±10% 50Hz；
（2）工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m；
（3）裝置容量：≤2.5kVA；
（4） 制冷劑類型：單相冰箱系統 R134a、三相空調系統R22；
（5）安全保護：具有漏 電壓、漏 電流保護，安全符合國家標準。
三、功能要求：
（1）設備結構認知與原理演示
設備制冷系統包含三相空調壓縮機、蒸發器、冷凝器、干燥過濾器、節流裝置、視液鏡、空調閥、溫濕度傳感器等空調系統和冰箱系統兩部分，要求配套實訓設備空調系統中冷凝器和蒸發器采用三組一體化設計，三組之間可以根據實訓設備要求，進行串連一組、二組或三組，要求管路至少采用三種安裝連接方式，包含銅管連接，黑色軟管連接.透明軟管連接等。學員可以需要自行選擇相應設備和管路連接形式，搭建空調制冷系統和冰箱制冷系統，演示空調系統和冰箱系統的制冷過程。
同時配備制冷空調仿真教學軟件和視頻教學軟件。仿真教學軟件采用多媒體技術與交互式動畫技術相結合的方式，闡述制冷與空調技術的主要教學內容。軟件主要包括制冷制熱虛擬仿真、中央空調虛擬仿真、變頻空調虛擬仿真、小型冷庫虛擬仿真四大部分；視頻教學軟件主要用于制冷輔助教學，幫助學生快速掌握制冷的調試和安裝技巧。由冷專用工具使用演示、制冷系統運行演示、制冷系統組裝演示、電氣掛箱接線演示及電氣系統排故演示等組成。
（2）基本技能訓練
能實現空調系統管路的設計與基本技能訓練（包括管路距離的確定、割管、彎管、擴管、脹管、管路焊接等），并配置相應工具器材。能實現系統組裝與調試，可將設計好的管路安裝到對應部件的合理位置，并能完成對空調系統的焊接、抽真空、加注制冷劑、保壓、檢漏，調試、工況的調整任務。
（3）電氣系統安裝接線及故障排除考核
電氣系統采用模塊化設計有4個模塊。其中設置移動除濕機接線、空調控制系統接線兩個模塊，用于學生自行根據電路進行搭接，并控制設備運行；另外兩個模塊用于智能考核。電氣搭接控制系統和考核系統獨立分開設計，可以對相應的特征點進行測量，既保證學生基本技能的訓練和鞏固，又保證電路連接的快速、安全和可靠。
移動除濕機接線模塊采用通用移動除濕機控制器件，正面布置除濕機電氣控制實際器件并設置接線端子，學員可根據原理圖自行接線。
空調控制系統接線模塊采用類似設計。
四. 智能考核系統
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
1)控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。
2)驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
3)手持移動控制終端采用 7寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
4)手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
5)可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
6)可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置?？筛鶕?jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。
7)所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
8)用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
五、系統基本配置表
序號 | 名 稱 | 主要部件、器件及規格 | 數 量 |
1 | 實訓平臺 | 鋁型材實訓平臺 長×寬×高為1500mm×800mm×800mm | 1套 |
2 | 空調制冷系統模塊 | 包含旋轉式三相壓縮機、1套3組室內熱交換器、1套3組室外熱交換器、四通換向閥、干燥過濾器、高低壓壓力繼電器、節流裝置、視液鏡、熱力膨脹閥及各類管路 | 1套 |
3 | 冰箱制冷系統模塊 | 包含單相壓縮機、冷凝器、蒸發器、毛細管、空調閥及各類管路 | 1套 |
3 | 除濕機電氣搭建實訓模塊 | 以CFZ5YW移動除濕機電氣線路為藍本，布置相應元器件，配置兩個航空插頭與外部部件電源接口與控制設備接口連接，學生可以根據電路圖進行系統搭建。 | 1套 |
4 | 空調電氣搭建實訓模塊 | 空調電氣實訓模塊采用國內知名品牌通用空調控制系統。整個電氣系統由電源電路、顯示電路、溫度傳感器控制電路、壓縮機控制電路等電路組成，配置兩個航空插頭與外部部件電源接口與控制設備接口連接，學生可以根據電路圖進行系統搭建。 | 1套 |
5 | 除濕機電氣智能考核模塊 | 以CFZ5YW移動除濕機電氣線路為藍本，布置相應元器件，設置相應故障檢測端口，配置兩個航空插頭與外部部件電源接口與控制設備接口連接，配置故障設置板，與學生機和教師機連接。 | 1套 |
6 | 空調電氣智能考核模塊 | 空調電氣智能考核模塊由電源電路、顯示電路、溫度傳感器控制電路、壓縮機控制電路等電路組成，置相應故障檢測端口，配置兩個航空插頭與外部部件電源接口與控制設備接口連接，配置故障設置板，與學生機和教師機連接。 | 1套 |
7 | 教師機 | 主要由顯示器，數據庫，服務器，教師端登錄界面，任務書編輯，自動評分系統組成，該8套設備總共配套一臺教師機 | 1套 |
8 | 學生機 | 主要由顯示器，學生端數據庫，學生端登錄和答題系統組成.建議采用平板電腦。 | 1套 |
9 | 制冷空調仿真教學軟件 | 采用多媒體技術與交互式動畫技術相結合的方式，闡述制冷與空調技術整個課程的主要教學內容，包括從基礎的定義、原理到內部結構動畫，從理論的制冷循環到實際制冷系統的應用。本軟件結合目前多聯機小型制冷設備的功能、結構、各部件的作用、制冷劑的變化狀態等多方面進行教學。 | 1套 |
六、專用工具配置
序號 | 名稱 | 規格型號 | 數量 | 備注 |
1 | 便攜式焊具套裝 | 全銅焊炬，2L氧氣瓶 | 1套 | 具有相應配件、備件 |
2 | 真空泵 | 旋片式，抽氣速率：>1L | 1套 |
|
3 | 脹管擴孔器 | 可脹杯型口 | 1套 |
|
4 | 偏心型擴孔器 | 可脹喇叭口 | 1套 | (倒角器、割刀包含在內) |
5 | 彎管器 | 銅管彎管器，6-22mm | 1只 |
|
6 | 組合式壓力表 | 其中低壓表可測負壓，帶閥門、三色加液管，紅、黃、藍各一根 | 1套 |
|
7 | 制冷劑鋼瓶 | >3Kg | 1個 |
|
七、項目實訓內容
1、管路距離的確定
2、割管
3、彎管
4、擴管
5、脹管
6、把管路安裝到對應部件的合理位置
7、完成對空調系統的保壓
8、檢漏
9、判斷空調壓縮機的繞組
10、完成空調系統的線路鋪設和連接
11、抽真空
12、電氣調試
13、工況的調整
14、氣焊焊槍的使用與焊接能力
15、空調制冷系統管路的組裝能力
16、空調制冷系統的保壓、檢漏與制冷劑加充能力
17、空調控制電路的電氣連接與調試能力
18、空調控制電路電氣故障考核、故障分析與故障排除能力
17、除濕機空調制冷系統的保壓、檢漏與制冷劑加充能力
18、除濕機控制電路的電氣連接與調試能力
19、除濕機控制電路電氣故障考核、故障分析與故障排除能力
