SBLKC-1型現代冷庫技術綜合實訓考核裝置
一、現代冷庫技術綜合實訓考核設備簡介
現代冷庫技術綜合實訓考核設備依據制冷空調系統安裝維修工國家職業標準，參照世界技能大賽相關項目技術標準設計，突出"安裝"、"調試"、"維修"、"設計"、"管理"等技術技能訓練內容，以培養制冷與空調專業技術人才為目的。
該設備在制冷專業教學實訓主要體現有三個方面的內容，分別是雙溫冷庫的安裝與調試、雙溫冷庫系統的應用設計、雙溫冷庫系統故障查排。針對競賽實訓實操內容進行了綜合規劃設計，突出實際操作訓練，既注重系統設備的安裝、調試和維修，又注重實際工程、應用設計與管理。
同時該設備緊扣制冷與空調技術技能大賽，既可作為競賽考核設備，也可用于制冷空調類專業教學，以及制冷空調行業技術人員的培訓與鑒定并具有以下特點：
1、實用性。該設備選用真實的制冷元器件，真實的冷庫庫體，完全達到工業要求的制冷效果。
2、先進性。該設備在控制方面引入了PLC+觸摸屏+組態監控&單片機+智能儀表的控制模式，在制冷系統方面使用了電子膨脹閥，能準確穩定地控制蒸發器的流量，從而精確地控制庫內溫度。另外觸摸屏及組態監控的人機交互界面很直觀友好，在實訓考核過程中還可以用于現場評分。整個系統運行穩定可靠。
3、開放性。該設備設置了一個系統操作臺，在庫體一側安裝有可更換側板，以便于學員在上述的操作臺與側板上安裝制冷系統和電路系統等。
4、直觀性。庫門采用全透明材料，透過庫門能清晰看到系統的內部結構。整個系統展示性的設計使裁判（教師）能全方位監視參賽選手（學員）實操過程，也便于競賽時觀眾的觀摩。
5、綜合性。該設備集系統的操作、安裝、調試和故障查排設計，包含現代制冷技術的多項專業技能，能全面考察參賽選手（學員）的綜合職業能力。
6、環保性：設備選用R134a制冷劑，該制冷劑充注與回收符合環保要求，考察參賽選手（學員）的操作技能與環保觀念。
二、技術參數
1．工作電源：單相三線 220V±10% 50Hz
2．工作環境：溫度 ≤35℃、相對濕度 ≤85%
3．額定功率：≤1.4KW
4．安全保護：設備漏電過載保護、壓縮機過載及啟動保護、壓力保護
5．制 冷 量：1.2KW～3.9KW（-15℃～+25℃）
6．制 冷 劑：R134a
7．制冷劑充注量：2kg±10%
8．冷藏室溫度：+2℃
9．冷凍室溫度：-15℃
10．設備總裝外型尺寸(L*W*H)：2700mm*750mm*1850mm
11．雙溫庫體外型尺寸 (L*W*H)：1200mm*750mm *1850mm
12．工作臺尺寸(L*W*H)：1500mm *700mm *780mm
三、產品結構
現代冷庫技術綜合實訓考核裝置由冷庫庫體、操作臺、制冷系統和電氣控制系統組成一個雙溫冷庫裝置，設備各部分結構及組件介紹如下:
1、冷庫庫體
采用優質不銹鋼板做骨架，經過機械加工成型，隔層采用聚氨酯發泡料保溫。設有左右兩個庫體，左邊為冷凍間，其頂部預先安裝有冷風機；右邊為冷藏間，安裝競賽時可自制的光管式蒸發器。左右?guī)扉T中間部分采用三層發熱透明玻璃構建，既符合保溫性能要求，又直觀大方。庫體的底部采用帶剎車的萬向輪，方便調整設備的擺放位置。
2、 制冷系統

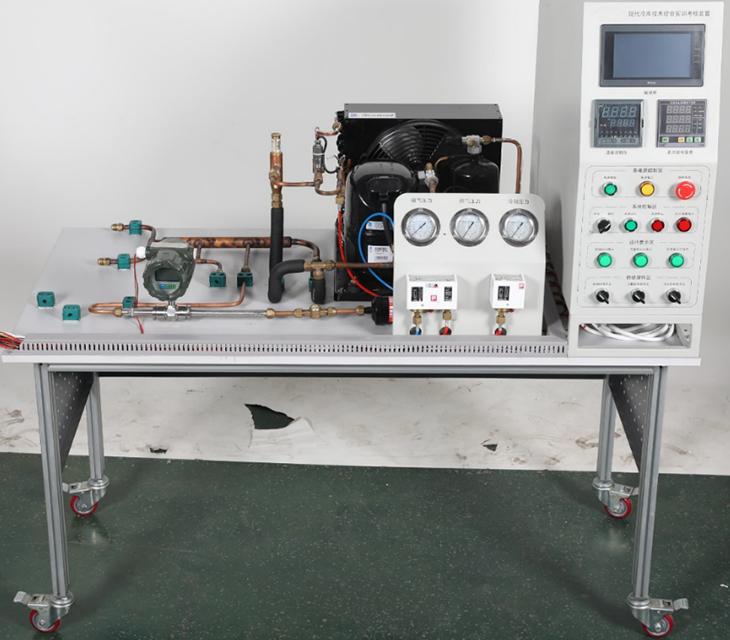

主要由冷凝機組、光管式蒸發器、冷風機、高低壓開關、電子膨脹閥（或電磁閥與熱力膨脹閥組合）及能量調節閥等通過管路連接，組成一個完整的制冷系統。為滿足競賽（實訓）要求，工作臺安裝板和側板采用中纖高密度纖維板，學員可在上面自由安裝制冷元器件、手閥、電磁閥、接線盒、表組等配件（大件已提前固定好，如冷凝機組、電氣控制箱等），系統管路由學員自己發揮搭建，也可參照說明書上的效果圖進行組建。機組架由美觀結實的型材組裝而成，并配有帶剎車萬向輪，方便調整設備的擺放位置。
3、控制系統
主要由電控箱、觸摸屏、PLC 、控制電路等組成的一個完整的電控系統。每套系統均含有物聯網通訊模塊，溫度、壓力等數據通過3G/4G網絡統一上傳云平臺，總控臺PC端可以隨時調用云端數據進行統計、分析與監控。

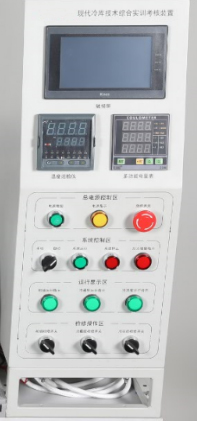

標準電控箱外觀，鑲嵌藍色透明有機玻璃門，線條流暢，外觀簡潔大方。面板采用優質鋼板，經過機械加工成型，外表面噴涂彩色環氧聚塑，面板圖文采用現代噴描技術處理，標識清晰且經久耐用。設置的電路美觀整齊、科學規范，內部接線與接線圖一致，線號標識清楚。配電箱、柜體及機組的連線配用護套連接電纜，標識清楚、直觀，方便使用。
電氣控制箱(L*W*H=780*280*650）
4、裝配桌（L*W*H=1500*700*780)
采用冷軋鋼板折彎焊接，表面靜電噴塑，防火、防水、防腐蝕。實訓桌面采用中纖板，桌面固定安裝有臺虎鉗、多方位可旋轉夾具，滿足參賽選手（學員）實操需求。
四、主要配置
|
序號 |
物料名稱 |
規 格 型 號 |
單位 |
數量 |
|
1 |
冷庫柜體 |
1200mm*750mm *1850mm |
套 |
1 |
|
2 |
系統工作臺 |
1500mm *700mm *780mm |
張 |
1 |
|
3 |
電氣控制箱 |
780mm *280mm *650mm |
PCS |
1 |
|
4 |
制冷系統 |
包含泰康風冷機組、丹佛斯膨脹閥、電子膨脹閥、電磁閥、風冷蒸發器、光管式冷凝器等 |
套 |
1 |
|
5 |
裝配桌 |
1500mm *800mm *820mm |
張 |
1 |
|
6 |
電腦桌 |
560mm *600mm *1020mm |
套 |
1 |
|
7 |
學生凳組件 |
鐵質方凳 |
套 |
1 |
|
8 |
工具配件包 |
規格型號 |
套 |
1 |
|
1) |
帶蓋物流箱 |
藍色+帶蓋 |
套 |
1 |
|
2) |
護目鏡 |
1623AF透明 |
副 |
1 |
|
3) |
護目鏡 |
10435黑色 |
副 |
1 |
|
4) |
防割手套 |
一面有膠 |
雙 |
2 |
|
5) |
絕緣手套 |
乳膠500V |
雙 |
1 |
|
6) |
防凍手套 |
丁晴涂層 |
雙 |
1 |
|
7) |
鉗形表 |
UT200A |
個 |
1 |
|
8) |
數字萬用表 |
UT139C |
套 |
1 |
|
9) |
數字兆歐表 |
UT501 |
個 |
1 |
|
10) |
可調測電筆 |
UT13A |
支 |
1 |
|
11) |
多功能排插 |
HN-403 8位 3米 |
PCS |
1 |
|
12) |
剪刀 |
8.5寸 |
PCS |
1 |
|
13) |
鋁合金座直角尺 |
250mm |
PCS |
1 |
|
14) |
水平尺 |
300mm |
PCS |
1 |
|
15) |
公英制強磁鋼卷尺 |
3*16mm |
PCS |
1 |
|
16) |
帶表游標卡尺 |
0-150mm 分度值0.02 |
PCS |
1 |
|
17) |
扁銼刀 |
200mm |
把 |
1 |
|
18) |
螺絲批頭 |
25支X型 |
套 |
1 |
|
19) |
鉆頭 |
09580-M19/1.0-10mm/19支裝 |
套 |
1 |
|
20) |
美式斑馬柄尖咀鉗 |
6” |
把 |
1 |
|
21) |
美式斑馬柄鋼絲鉗 |
6“ |
把 |
1 |
|
22) |
美式斑馬斜咀鉗 |
6“ |
把 |
1 |
|
23) |
絕緣端子壓線鉗 |
0.5-6mm2 |
把 |
1 |
|
24) |
日式自動剝線鉗 |
B型0.5-3.2 |
把 |
1 |
|
25) |
壓接鉗 |
0.5、0.75、1.0、1.5、2.5、4.0、6.0mm2 |
把 |
1 |
|
26) |
環保柄十字螺絲批 |
3*75mm |
把 |
1 |
|
27) |
環保柄十字螺絲批 |
5*125mm |
把 |
1 |
|
28) |
環保柄一字螺絲批 |
3*75mm |
把 |
1 |
|
29) |
環保柄一字螺絲批 |
5*125mm |
把 |
1 |
|
30) |
鏡面雙開口扳手 |
8-10 |
把 |
1 |
|
31) |
鏡面雙開口扳手 |
12-14 |
把 |
1 |
|
32) |
鏡面雙開口扳手 |
13-15 |
把 |
1 |
|
33) |
鏡面雙開口扳手 |
17-19 |
把 |
1 |
|
34) |
活動扳手 |
8”200mm |
把 |
1 |
|
35) |
活動扳手 |
10”250mm |
把 |
1 |
|
36) |
9件內六角扳手 |
(1.5-10)mm公制 |
把 |
1 |
|
37) |
香檳錘（膠錘） |
35mm |
把 |
1 |
|
38) |
棘輪扳手 |
VRT-201(1/4"、3/8"、3/16"、5/16") |
把 |
1 |
|
39) |
割刀 |
VTC-28 1/8"~1-1/8"(4~28mm) |
把 |
1 |
|
40) |
刮刀 |
VTT-5 |
個 |
1 |
|
41) |
擴管器 |
VFT-908 |
套 |
1 |
|
42) |
冷媒加氟表 |
套裝，三色管1.2米 |
套 |
1 |
|
43) |
加氟球閥 |
紅色 |
個 |
1 |
|
44) |
加氟球閥 |
黃色 |
個 |
1 |
|
45) |
加氟球閥 |
藍色 |
個 |
1 |
|
46) |
彎管器 |
CM-364-04-1/4" 6mm |
把 |
1 |
|
47) |
彎管器 |
CM-364-06-3/8 10mm |
把 |
1 |
|
48) |
彎管器 |
CM-364-08-1/2 12mm |
把 |
1 |
|
49) |
磁性控制器 |
SVOM-18 |
套 |
2 |
|
50) |
數字探針溫度計 |
WT-1/-50℃+300℃/105mm(貨號：0055) |
支 |
2 |
|
51) |
檢漏儀 |
WJL-6000 |
套 |
1 |
|
52) |
數顯真空計 |
VMV-1 |
套 |
1 |
|
53) |
活動帶磚臺虎鉗 |
6寸 |
件 |
1 |
|
54) |
鋰電電磚 |
|
把 |
1 |
|
55) |
真空泵 |
FN-1C-N |
套 |
1 |
|
56) |
回收機 |
VRR24L |
臺 |
1 |
|
57) |
電子稱 |
VES-50B |
個 |
1 |
|
58) |
便攜式焊炬 |
|
套 |
1 |
|
59) |
工具車 |
|
個 |
1 |
|
60) |
冷媒專用回收瓶 |
|
個 |
1 |
|
61) |
兩步梯 |
S |
個 |
1 |
|
62) |
洛克環連接工具 |
|
套 |
1 |
|
63) |
洛克環 |
6.52 |
套 |
1 |
|
64) |
洛克環 |
9.52 |
套 |
1 |
|
65) |
數顯力矩扳手 |
|
把 |
1 |
|
66) |
打孔排液器 |
|
把 |
1 |
|
67) |
數字式雙壓力表 |
|
套 |
1 |
七、實訓項目
2.管路設計任務
雙溫冷庫系統管路的設計（包括管路距離的確定、割管、彎管、擴管、脹管等）
3.系統組裝任務
將設計好的雙溫冷庫制冷系統管路安裝到對應部件的合理位置并完成對空調系統的保壓、檢漏
4.系統接線任務
判斷雙溫冷庫制冷系統壓縮機的繞組，完成雙溫冷庫系統的控制線路鋪設和連接（包含壓縮機、冷凝器、蒸發器、壓力控制器、傳感器、電磁閥等接線任務）
5.系統調試任務
完成對雙溫冷庫制冷系統的抽真空、加注制冷劑、電氣調試、工況的調整
6.系統電氣考核任務
完成對電氣接線、PLC編程、觸摸屏工程調試、傳感器及儀表調試等
