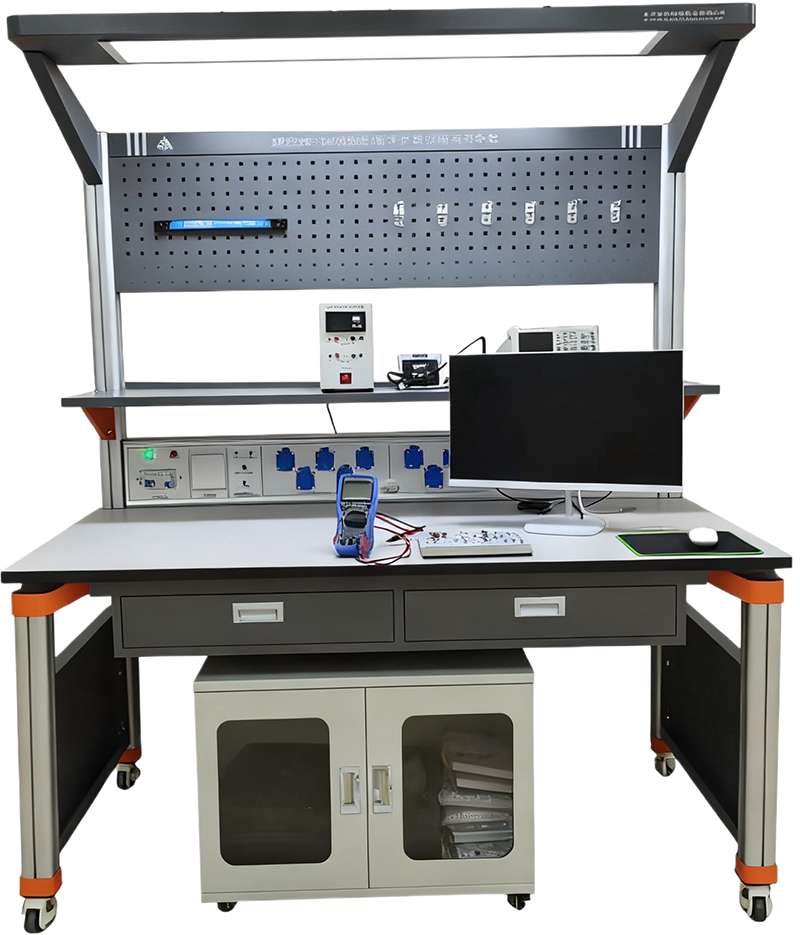

SBDZXK-022電子產品工藝實訓臺
一、設備總體要求
電子產品工藝實訓臺、電子產品工藝實訓設備整體包含硬件設計、單片機系統編程、故障診斷與維修測量、電子產品組裝四大能力的實訓,采用模塊化設計組合式運用的設計理念 ,模塊配置有單片機基礎模塊系統、基礎模擬實訓電路系統、基礎數字實訓電路系統、世賽實訓模塊系統。設備還配套有高檔專業的工具、儀器、耗材配件包。在教學任務上,學員可根據工作任務的要求選擇相應的單元模塊搭建電子產品應用系統,也可按照工作任務要求選擇設計其中的某部分單元電路完成各類電子產品的設計、組裝、焊接、編程與調試。

二、功能與結構要求
電子產品工藝實訓設備主要由工作臺、實訓屏、實訓屏模塊、工具柜、電腦桌、電路實訓模塊、儀器工具耗材包組成。
工作臺:桌身采用優質鋁型材做骨架,整機既堅固耐用,美觀大方。桌面采用25mm厚高密度纖維板,外貼防火板,PVC截面封邊,桌面具有耐磨、耐熱、耐污、耐火、耐菌、防霉、抗靜電及易清潔等特點。工作臺設有防靜電配套裝置,桌面上方有實訓屏、模塊盒安放橫梁、工具網孔板、高檔條形LED照明。
實訓屏:模塊化配置方式,實訓屏內部配工業插座,任何安裝在實訓屏面板上的模塊只需插上電源就可使用,模塊間內部無任何聯系,可完全獨立使用。模塊包括直流電源模塊、示波器模塊、函數信號發生器模塊、電源控制器模塊等,并設有漏電保護開關,可對漏電、觸電、過流、短路進行保護。
工具柜:采用優質Q235冷軋鋼板焊接而成,表面靜電噴塑。工具柜下裝帶剎車的萬向輪,使工具柜可以隨意固定和移動,工具柜設計有四層抽屜,可放置套裝配件、工具包、開發板、仿真器、測量儀表等。
儀器、工具、耗材配件包:儀器、工具、耗材配件包,參照世界技能大賽電子技術項目競賽現場配置,配置齊全、性能專業。
三、電子產品工藝實訓設備特點
1.開放式設計
可根據實訓考核課題在可編程器件庫及電子元件庫中選擇合適的電子器件,利用配置的實訓工具及檢測儀器進行設計與制作。
2.模具化運用
可編程器件單元板庫、電子元件庫、實訓工具庫、分類清晰,擺放整齊。
3.積木式理念
根據可編程器件電子產品的技術應用分類,配置有單元模塊,可按照工作任務書的要求選擇相應的單元模塊組成控制電路。
4.巧妙的組合
實訓電路模塊配置豐富,各模塊可以根據實驗內容的不同而自由選擇、組合。中間連線全部用快速接頭,操作方便,更換快捷,具有相當大的擴展空間。儀器配件包與世賽配置一致,符合國際一流競賽水平。
四、設備配置要求
(一)電子產品工藝實訓臺,1套
1.工作電源:單相三線AC220V±5%,50HZ。
2.安全保護:漏電保護、過流保護。
3.額定功率:≤2.5kw。
4.環境溫度:-10~50℃,相對溫度:≤85%。
5.外形尺寸:雙組型結構,約1600×700×2000mm。采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件,連接構件采用壓鑄成型工藝(非焊接工藝),經機加工、拋丸、噴砂,表面靜電噴涂工藝,安裝方便、快捷,用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝,表面氧化處理,截面尺寸約70×70mm,四面帶槽,槽寬約8mm,端部配套塑料堵頭,桌面25mm厚防火纖維板。
6.LED燈棚:鋼板冷軋鈑金工藝精制而成,表面靜電噴塑,配置創意現代條形LED吸頂燈,飄月臺形狀,具科幻感。
7.工具網孔掛板:鋼板冷軋鈑金工藝精制而成,表面靜電噴塑,可掛置常用線材、工具、耗材等。
8.設計有2個固定抽屜,1個活動儲物柜,結構尺寸約450×635×665mm,采用優質Q235冷軋鋼板焊接而成,表面靜電噴塑,工具柜下裝帶剎車的萬向輪,使工具柜可以隨意固定和移動。組成與配置:工具柜設計有四層抽屜,可放置套裝配件、工具包、開發板、仿真器、測量儀表等。拉開抽屜,各種電子元件分類整齊、一目了然。
(二)數字電路模塊,1套
1.±l5V/0.5A,±5V/0.5A電源各1組均有短路過載保護,自動恢復功能,連接到數電實驗主面板。
2.2組單次脈沖信號輸出模塊。
3.頻率連續可調脈沖源1組,頻率可粗調、細調。
4.固定頻率脈沖源可輸出1MHz、100KHz、10KHz、1KHz、100Hz、10Hz、1Hz頻率各1組。
5.有源蜂鳴器(帶驅動電路)1組。
6.十六路邏輯電平指示1組。
7.十六路邏輯電平輸出1組。
8.BCD編碼開關邏輯電平輸出2組。
9.BCD譯碼LED數碼管顯示電路4組,電源配套獨立開關。
10.分立器件:可調電阻/電位器10KΩ、100KΩ、1MΩ各1只;無源晶振
12MHz、6MHz、4MHz、32.768KHz各1只;電容22pF、10nF、100nF電容各2只;1N4148二極管3只。
11.DIP14鎖緊IC插座6只;DIP16鎖緊IC插座5只;DIP20(寬、窄都可以插)鎖緊IC插座3只;DIP40(寬、窄都可以插)鎖緊IC插座2只。
12.分立器件轉換萬能插座1組,可插電阻、電容、晶體管等器件。
(三)模擬電路模塊,1套
1.配備±12V/0.5A,±5V/1A,各一組均有短路過載保護,自動恢復功能,連接到模電實驗主面板。
2.點位器/可調電阻100Ω(1只)、220Ω(1只)、470Ω(1只)、4.7KΩ(1只)、1KΩ(1只)、10KΩ(2只)、20KΩ(2只)、51KΩ(1只)、68KΩ(1只)、100KΩ(1只)、47KΩ(1只,多圈)。
3.DIP14鎖緊IC插座1只;DIP8鎖緊IC插座2只。
4.揚聲器8Ω/0.5W 1只。
5.LM317實驗單元1組,LM7805實驗單元1組,4007整流單元1組,電容470uF 1只,10uF 1只,穩壓二極管實驗單元1組。
6.光電二極管1只,光電三極管1只,咪頭1只,光敏電阻5516 1只,1N4148 2只,300R/5W電阻1只,發光二極管紅色1只,發光二極管綠色1只,5V有源蜂鳴器1只,穩壓二極管1N4618 2只,OP07C運算放大器3只,uA741運輸放大器1只,三極管轉換插孔2組。
7.擴展模塊插座2組。
8.自由實驗單元1組。
9.低頻信號源1組,可輸出正弦波、方波、三角波,頻率及幅度可調節,輸出可衰減-20dB。
10.直流電壓信號源2組,可輸出0~±5V、0~±0.5V兩種模式選擇。
(四)2.6集成電路套件,1套。
1.光控音樂門鈴集成電路1套,了解音樂集成塊和光敏三極管的具體應用,熟悉光控音樂門鈴的電路結構和工作原理。
2.可調式串聯型晶體管穩壓電路1套,了解復合管的使用,掌握串聯可調式穩壓電源的結構、工作原理及調試方法。
3.臺燈調光電路1套,了解晶閘管和單結晶體管的特性與應用,掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原理。
4.集成穩壓電源1套,了解三端集成穩壓電源LM317的接線方法和應用。
5.門鎖防盜報警器1套,了解與非門電路的實際應用,掌握門鎖防盜報警器電路的工作原理。
6.聲光雙控節電燈1套,了解聲光控節電燈電路結構和工作原理,熟悉光敏三極管、555時基電路、雙向晶閘管在電路中的具體應用。
7.調頻無線話筒1套,了解振蕩電路的工作原理。
8.文氏橋振蕩器1套,掌握運放741的工作特點及振蕩器的工作原理和應用。
9.模擬電子電路1套,掌握多諧振蕩器和音頻振蕩器的工作原理及應用。
10.門鎖防盜報警器1套,了解與非門電路的實際應用,掌握門鎖防盜報警器電路的工作原理。
11.實用模擬自然風控制器1套,掌握NE555和晶閘管構成的模擬自然風控制器工作原理,進一步熟悉電子電路的裝配、調試、檢測方法。
12.六管超外差式調幅收音機1套,掌握收音機的工作原理及調試方法。
13.集成FM收音機1套,SMT貼片式元件,電調諧,掌握貼片的焊接方法及工藝要求。
14.編碼電子鎖電路1套,了解CD4011、74LS20、74LS74芯片的應用,掌握編碼電子鎖電路的工作原理。
15.七彩循環裝飾燈控制器1套,熟悉七彩循環裝飾燈控制器原理,通過安裝制作七彩循環裝飾燈控制器,使學生進一步熟悉電子電路的制作工藝。
16.LED數字鐘1套,熟悉數字鐘的結構及各部分的工作原理,學會將單元電路組成系統電路的方法,熟悉中規模集成電路和顯示器件的使用方法,了解簡單數字系統的實驗調試方法。
(五)傳感器學習套件,1套
1.PS2搖桿游戲搖桿模塊Joystick模塊。
2.紅外傳感器接收模塊。
3.激光頭傳感器模塊。
4.溫濕度傳感器模塊。
5.紅外發射傳感器模塊。
6.5V繼電器模塊。
7.避障礙傳感器智能小車紅外傳感器光電開關。
8.手指偵測心跳模塊。
9.高感度麥克風傳感器模塊。
10.金屬觸摸傳感器模塊。
11.火焰?zhèn)鞲衅髂K。
12.三色LED模塊。
13.尋線傳感器模塊。
14.線性磁力霍爾傳感器。
15.旋轉編碼器模塊。
16.有源蜂鳴器模塊。
17.魔術光杯模塊。
18.小型無源蜂鳴器模塊。
19.數字溫度傳感器模塊。
20.光折斷器模塊。
21.溫度傳感器模塊。
22.雙色LED共陰模塊3MM。
23.水銀開光模塊。
24.霍爾磁力傳感器模塊。
25.三色全彩LED smd模塊。
26.迷你磁簧模塊。
27.傾斜開關模塊。
28.七彩自動閃爍LED模塊。
29.按鍵開關模塊。
30.光敏電阻模塊。
31.震動開關模塊敲擊傳感器模塊。
32.溫度傳感器模塊。
33.類比霍爾磁性傳感器。
34.麥克風聲音傳感器模塊。
35.大磁簧模塊。
36.雙色LED模塊。
37.面包板電源模塊。
38.超聲波模塊。
39.MP1584EN降壓模塊。
40.SD卡讀寫模塊。
41.陀螺儀模塊。
42.土壤模塊。
43.DS1302時鐘模塊。
44.水位模塊。
(六)可編程直流電源,1臺
1.電源電壓:AC115V~230V。
2.頻率:47~63Hz。
3.CH1、CH2通道額定輸出電壓:0~32V。
4.CH1、CH2通道額定輸出電流:0~3.2A。
5.輸出功率:219W。
6.負載效應:電壓:<0.01%+3mV,電流:<0.1%+5mA。
7.電源效應:電壓:<0.01%+3mV 電流:<0.1%+3mA。
8.設置分辨率:電壓:10mV,電流:1mA。
9.設置精確度(25℃±5℃):電壓:<0.5%+20mV,電流:<0.5%+5mA。
10.輸出溫度系數:電壓:≤150ppm,電流:≤150ppm。
11.回讀分辨率:電壓:10mV,電流:1mA。
12.電壓上升/下降延時:≤100ms(10% Rated load)。
13.并聯/ 串聯負載效應:電壓:≤0.1%+0.1V。
14.接口:USB Device,RS232。
15.CH3通道額定輸出電壓5V。
16.CH3通道額定輸出電流:3.2A。
17.CH3通道電壓精度:±50mV。
18.CH3通道負載效應:±50mV。
19.耐壓:1mA 10s (AC in to PE/AC1800V)。
20.絕緣電阻:30MΩ@500V(AC in to PE),30MΩ@500V(AC in to DC out)。
(七)函數信號發生器,1臺
1.輸出波形:正弦波、方波、鋸齒波、脈沖波、脈沖串、掃頻、噪聲、諧波及任意波形等。
2.輸出頻率范圍:正弦波1~80MHz;方波1~30MHz;鋸齒波1~2MHz。
3.頻率穩定度:2ppm。
4.任意波:1?Hz~20MHz。
5.采用先進的DDS技術、雙通道等性能獨立輸出。
6.內置7位高精度、寬頻帶頻率計、頻率范圍:100mHz~800MHz。
7.USB Device和USB Host接口,支持U盤存儲。
8.輸出幅值(高阻):2mVpp~20Vpp之間連續可調。
9.輸出阻抗:0Ω~1MΩ之間連續可調。
10.輸出幅值和頻率誤差在±1%左右。
11.垂直分辨率:16bits,采樣率:500MS/s。
12.雙通道同時逐點獨立輸出最大任意波長度:32Mpts,任意波最大存儲空間:7GB。
13.模擬數字調制類型:AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、OSK、PWM、SUM、QAM。
14.諧波:具有16次諧波發生器功能。
15.可選配數字任意波輸出接口,支持多種串行總線輸出。
16.顯示:8英寸WVGA(800×480)TFT液晶屏,同時顯示兩路頻率、幅值等信息;支持上位機監控、操作儀器。
(八)數字示波器,1套
1.100MHz帶寬,1GS/s實時采樣率。
2.4個模擬通道。
3.每通道28Mpts存儲深度(四通道同時打開),存儲深度支持自動模式和手動選擇。
4.8英寸WVGA(800×480)TFT液晶屏,256級灰度顯示(支持色溫顯示)。
5.波形捕獲率高達50,000wfms/s,支持觸發輸出(Trigger Out)驗證波形捕獲率。
6.低底噪聲,寬范圍垂直檔位1mV/div~20V/div,并且各個檔位均支持全帶寬。
7.時基范圍5ns/div~50s/div。
8.支持每通道時基獨立可調。
9.支持加、減、乘、除、FFT、高級運算(支持公式編輯)、邏輯運算等計算功能。
10.觸發類型標配:邊沿,脈寬,欠幅,超幅,N邊沿,延遲,超時,持續時間,建立/保持,斜率,視頻,碼型;選配:RS232/UART,I2C,SPI。
11.支持同時打開Y-T和X-Y模式,可觀測李沙育波形。
12.配備標準接口:USB Host,USB Device,LAN,AUX Out(Trigger Out / Pass/Fail)。
13.支持邏輯分析儀模塊。
14.支持上位機監控、操作儀器。
(九)熱風焊臺,2臺。
1.顯示類型:雙屏顯示。
2.自動休眠:有。
3.顯示溫度類型切換:有。
4.輸入電壓:220V,50/60Hz。
5.風槍功耗:≤450w。
6.烙鐵功耗:≤50w。
7.風槍溫度:100-500℃。
8.烙鐵溫度:200-480℃。
9.氣流類型:柔和無刷電機。
10.氣流量:≤120L/min。
(十)數字萬用表,2臺
1.雙色防震外殼,可測直流電壓、交流電壓、直流電流、交流電流、電阻、電容、溫度(℃)、二極管、三極管、電晶體;
2.采用69×52mm大型LCD,具有備光功能,輕松應對黑暗環境,不低于3-5/6位數,最大讀值不低于5999,采樣速率不低于3次/秒;
3.支持手電筒功能,輕松應對夜間測量。
4.支持真有效值顯示。
5.非電阻檔位輸入保護電壓可達250V,有效的保證儀表壽命,具有過電流保護功能。
6.具有金屬抗干擾遮罩、自動關機、短路蜂鳴、電池低壓指示、雙色防震外殼。
7.具有NCV非接觸電壓感應功能,將非接觸電壓感應區靠近導體時,儀表會根據探測到的交流電壓強度,點亮指示燈和發出不同頻率的蜂鳴報警聲。
8.直流電壓最大量程不低于1000V,精度最高不低于±(0.5%+3d) ;交流電壓最大量程不低于750V,精度最高不低于±(0.8%+2d) 。
9.電流最大量程不低于20A,電流精度不低于:±(0.8%+2d) 。
10.電阻最大量程不低于60MΩ,精度不低于:±(0.8%+2d) 。
11電容最大量程不低于60mF,精度不低于±(2.5%+3dig)。
(十一)超聲波清洗機,1臺
1.全不銹鋼超聲波清洗機專用于線路板、精密儀器等清洗。
2.超聲波功率:80W。
3.超聲波頻率:40KHz。
4.外殼材質:SUS304。
5.內膽材質:全不銹鋼沖壓槽。
6.加熱功率:100w。
7.時間設置:數碼控制,0~60分鐘(7個時段可調)。
8.電源:AC220~240v。
(十二)電子產品維修工具,2套
1.恒溫電烙鐵及烙鐵架,35W,內熱式,1把。
2.鑷子:直頭,1把。
3.斜口鉗:1把。
4.剝線鉗:1把。
5.尖嘴鉗:1把。
6.大十字螺絲刀:5*75,1把。
7.大一字螺絲刀:5*75,1把。
8.小十字螺絲刀:3*75,1把。
9.小一字螺絲刀:3*75,1把。
10.細砂紙:1張。
11.小銼刀:1把。
12.工具盒:1個。
(十三)臺式桌面焊錫煙霧凈化器,2臺
1.全金屬一體化機殼設計,能抵抗強力沖撞與振動。
2.小巧的整機設計,外形美觀,不占空間。
3.鈕式無級變速調節,操作簡單。
4.耐疲勞無刷電機,低噪音高轉速、壽命長。
5.定制型渦淪葉輪,風量穩定運行平穩。
6.多級過濾設計,確保徹底過濾有害物質,減少環境污染。
7.吸煙管能隨意變向,支撐力強,安裝簡單方便。
8.濾芯均單獨更換,延長主過濾芯的壽命提高效率,降低成本。
9.安裝簡單,無需另接管道。
10.工作電壓:AC220V/AC110V。
11.功率消耗:15W。
12.控制方式:旋鈕調節。
13.風里顯示 數碼管顯示。
14.濾芯層數:3層。
15.重量:約1.8Kg。
16.主機尺寸:約 185×185×88mm。
