SBPLX-02BPLC可編程控制器、單片機開發應用及電氣控制綜合實訓裝置

一、概述

PLC可編程控制器、單片機開發應用及電氣控制綜合實訓裝置集單片機、變頻控制、PLC編程邏輯控制器、通信編輯器、編程軟件、工控組態軟件、仿真教學軟件、模擬控制實訓掛箱、實物與于一體，綜合性強、功能齊全。

單片機開發應用部分功能強大、實訓內容豐富，可完成單片機接口擴展、數據采集、數據顯示、鍵盤控制、定時器、打印機接口等眾多項目訓練。PLC部分可直觀地進行基本指令訓練，多個應用廣泛的PLC實際應用模擬和實物控制訓練，同時也為了高層次的設計開發實驗實訓提供良好的條件：為了結合教學要求，設計過程參考國內多種教材，從中精選最具典型性的實訓項目，配備三相鼠籠異步電機及繼電器，能完成多個電氣控制項目訓練。變頻器選用應用廣泛的三菱FR-S520變頻器（用戶也可選用其它品牌的變頻器，價格另議），帶有R485通信接口，可完成變頻調速技術課程的相關教學實訓。

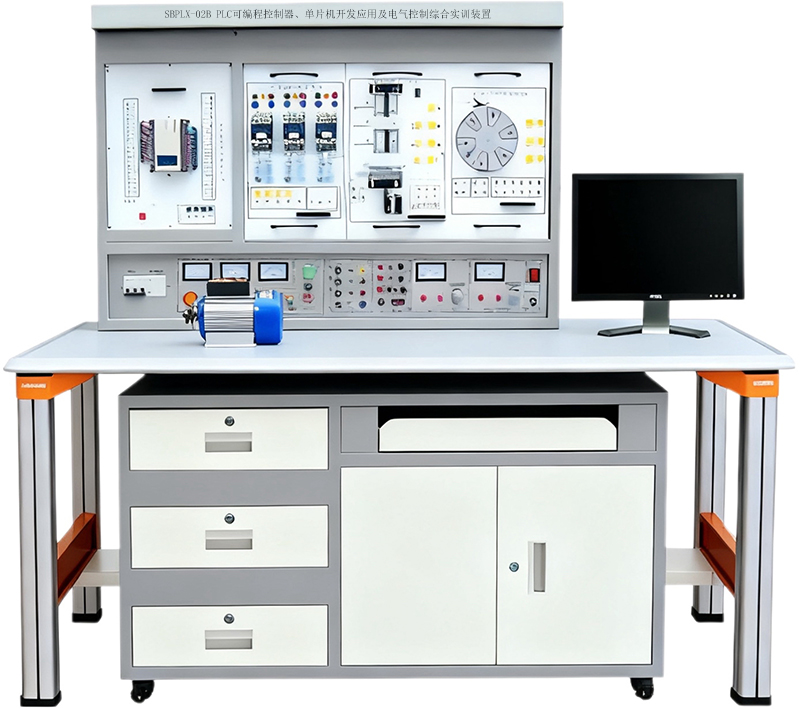

（圖片僅供參考、以實際配置為準）

二、特點

1．裝置采用組件多結構  更換實驗?zāi)K便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。

2．雙口接線法  PLC主機與實驗掛箱之間的連接即可采用自鎖采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。

3．PLC實訓對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。

4．單片機實訓項目豐富，結構科學、合理。

5．采用三菱FX系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。

6．組態棒圖教學 采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。

三、裝置構成

（一）PLC部分

1．PLC可編程控制器實訓臺：提供三相電源，直流穩壓電源及安全保護裝置

2．PLC可編程控制器實訓裝置(掛箱規格：40×24×6 cm3)

1）PLC001  交通信號燈PLC自動控制

2）PLC002  攪拌器的PLC自動控制

3）PLC003  LED數碼管顯示PLC自動控制（實物）

4）PLC004  四層電梯的PLC自動控制 （實物）

5）PLC005  加工中心刀具庫選擇控制（實物）

6）PLC006  藝術彩燈造型的PLC控制

7）PLC007  電機的自動控制（實物）

8）PLC008  步進電機的PLC控制（實物）

9）PLC009 模擬電視發射塔

10）PLC010 自動送料裝車系統

11）PLC011 自動售貨機

12）PLC012 自動成型系統

13）PLC013 水塔自動供水系統

14）PLC014 郵件自動分揀系統

15）PLC015 自動洗衣機系統

16）PLC016 電鍍系統

17）PLC017 繼電器控制（一）

18）三相鼠籠電動機

19）基礎實驗裝置

3．PLC可編程控制器操作桌

4．編程應用軟件

5．PLC仿真實訓軟件一套

（1）通過PLASH虛擬環境實時顯示PLC的運行狀態

（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查

6．工控組態軟件一套：打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、教學效果好的組態棒圖，并進行實訓動態跟蹤教學。

7．PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。

8．電腦或手持編程器（用戶自備或代購）

（二）單片機部分

1．DP-01 單片機實驗掛箱（一）

LED點陣顯示模塊、點陣式字符液晶顯示模塊、8253定時計數器、A/D轉換、D/A轉換、V/F轉換、F/V轉換、串引EEPROM、EEPROM、Flash Rom、SRAM、I2C總線接口

2．DP-02 單片機實驗掛箱（二）

8251串引口擴展、232總線串引接口、單片機最小應用系統1、單片機最小應用系統2、拔碼開關輸出

3．DP-03 單片機實驗掛箱（三）

ISD 1420語音控制、IC卡讀寫接口、實時時針/日歷、USB接口、RS232轉RS485接口

4．DP-04 單片機實驗掛箱（四）

8279接口電路、8255 I/O擴展、8155 I/O擴展、動態掃描顯示模塊、轉換接口、MC14433、整列式鍵盤實驗?zāi)K

5．DP-05 單片機實驗掛箱（五）

步進電機驅動程序示列、溫度傳感器與溫度控制、汽車轉彎信號燈/十字路口交通燈、數字頻率計、看門狗

6．DP-06 單片機實驗掛箱（六）

十六位邏輯電平顯示、繼電器控制接口、常用器件接口、八位邏輯電平輸出、單項脈沖、揚聲器、串引靜態顯示模塊、查詢式鍵盤。

7．DP-07 單片機實驗掛箱（七）

主功能邏輯筆、多功能密碼鎖、直流電動機驅動、步進電機驅動、微型打印機與單片機的接口

8．DP-08 單片機實驗掛箱（八）

單片機與CPLD實驗、仿真器

（三）頻率調速部分：配備三菱FR-D720變頻器及相關接口附件。

（四）電機導軌及光電編碼器一套

（五）三相異步電動機180W  1臺

四、技術性能

1、輸入電源：三相四線電源，輸入時指示燈亮。

2、電源輸出：有漏電型保護器、過載、短路保護裝置。

A．三相四線380V輸出，由三只電壓表指示輸出電壓

B．～220V通過安全插座輸出

C．+24V/2A直流穩壓輸出（數顯）

D．+5V/1A直流穩壓輸出（數顯）

E．±12V/1A直流穩壓輸出（根據裝置需求而定）

3、PLC可編程控制器：

品牌、型號：三菱FX1N40-40mR（輸入24點，輸出16點），也可選擇西門子、歐姆龍，價格另議。

4、重量：100Kg

5、外形尺寸：160×75×150cm3

五、基本實驗項目

（一）PLC部分

1）與、或、非邏輯功能測試

3）跳轉、分支功能訓練

5）數據處理功能訓練

7）交通信號燈PLC自動控制

9）LED數碼官顯示PLC自動控制

11）加工中心刀具庫選擇控制

13）電機的自動控制

15）模擬電視發射塔實驗

17）自動售貨機

19）水塔自動供水控制系統

21）自動洗衣機控制系統模擬訓練

2）定時器、計數器功能測試

4）移位寄存器測試

6）微分、位操作測試

8）攪拌器的PLC自動控制

10）四層電梯的PLC自動控制

12）藝術彩燈造型的PLC控制

14）步進電機的PLC控制

16）自動送料裝車系統控制

18）自動成型訓練

20）郵件自動分揀

22）電鍍過程控制

23）三相鼠籠式異步電動機點動控制和自鎖控制(實物)

24）三相鼠籠式異步電動機聯動正反轉控制(實物)

25）三相鼠籠式異步電動機帶延時正反轉控制(實物)

26）三相鼠籠式異步電動機Y/△轉換起動控制(實物)

27）MSGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗

28）針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。

（二）單片機部分

1．存儲器塊清零

2．二進制到BCD碼轉換

3．二進制到ASCII碼轉換

4．程序跳轉表

5．內存塊移動

6．?dāng)?shù)據排序

7．P1口輸入、輸出實驗

8．繼電器控制實驗

9．用74LS244讀入數據

10．用74LS273輸出數據

11．串行數據轉換并行數據

12．并行數據轉換串行數據

13．PWM轉換電壓實驗

14．音頻控制實驗

15．8255輸入、輸出實驗

16．8155輸入、輸出實驗

17．5LED靜態串行顯示實驗

18．6LED動態掃描顯示實驗

19．查詢式鍵盤實驗

20．陣列式鍵盤實驗

21．計數器實驗

22．定時器實驗

23．8253定時器實驗

24．外部中斷實驗

25．串行口通訊實驗

26．ADC0809模數轉換實驗

27．DAC0832數模轉換實驗

28．MC14433模數轉換實驗

29．EEPROM外部數據程序存儲器實驗

30．SRAM外部數據存儲器擴展實驗

31．93C46串行EEPROM數據讀寫實驗

32．電子時鐘實驗

33．電子琴模擬實驗

34．打印機控制實驗

35．汽車轉彎信號燈控制實驗

36．溫度傳感器溫度控制實驗

37．溫度過程控制模擬實驗

38．五相步進電機模擬實驗

39．計算器實驗

40．?dāng)?shù)字頻率計實驗

41．V/F轉換實驗

42．F/V轉換實驗

43．LED點陣顯示實驗

44．字符液晶顯示屏控制實驗

45．8279鍵盤掃描顯示實驗

46．看門狗實驗

47．8251串行口擴展通訊實驗

48．I2C總線讀寫實驗

49．RS232轉RS485實驗

50．USB接口實驗

51．十字路口交通燈控制實驗

52．五功能邏輯筆實驗

53．直流電機驅動調速實驗（實物）

54．步進電機驅動實驗（實物）

55．IC卡讀寫實驗

56．實時時鐘/日歷控制實驗

57．語音芯片控制實驗

58．單片機與CPLD實驗

59．8051與PC機串行口通訊實驗

60．Flash Rom外部程序存儲器實驗

61．多功能密碼鎖實驗

（三）變頻調速部分：

1、變頻器功能參數設置與操作

2、變頻器報警與保護功能

3、外部端子點動控制

4、變頻器控制電機正反轉

5、多段速度選擇變頻調速

6、變頻器無級調速

7、基于外部模擬量（電壓/電流）控制方式的變頻調速

8、瞬時停電啟動控制

9、PID變頻調速控制

10、PLC控制變頻器外部端子的電機正反轉

11、PLC控制變頻器外部端子的電機運行時間控制

12、基于PLC數字量控制方式的多段調速

13、基于PLC數字量控制變頻開環調速

14、基于PLC通信方式的的變頻器開環調速

15、變頻器恒壓供水系統的模擬

六、可編程控制器、單片機開發應用及變頻調速綜合實訓臺配置表
