SBPLX-01A可編程邏輯控制器實訓裝置
一、概述
可編程邏輯控制器實訓裝置、可編程邏輯控制器（PLC）實訓裝置是一種用于教學和實踐的設備，主要用于培養學生在PLC控制程序設計、電路安裝、調試等方面的專業技能。
可編程邏輯控制器實訓平臺由控制屏、實訓桌、實訓模塊等組成，集可編程邏輯控制器、工業觸摸屏、變頻器、組態軟件、編程軟件、實訓模塊、控制對象等于一體。在本裝置上，可直觀地進行PLC的基本指令練習、多個PLC實際應用實訓及實物控制實訓。設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源，對人身安全起到一定的保護作用。平臺采用模塊式設計，提供的PLC實訓內容全面、豐富，鍛煉學生的實際動手能力，整個教學過程簡單、明了、易懂、生動。實訓特點突出，方便教師的教學。適合本科院校、職業院校的自動化、電氣工程及其自動化、機電技術應用、電氣技術、可編程控制器技術應用、機電一體化技術的實訓教學。

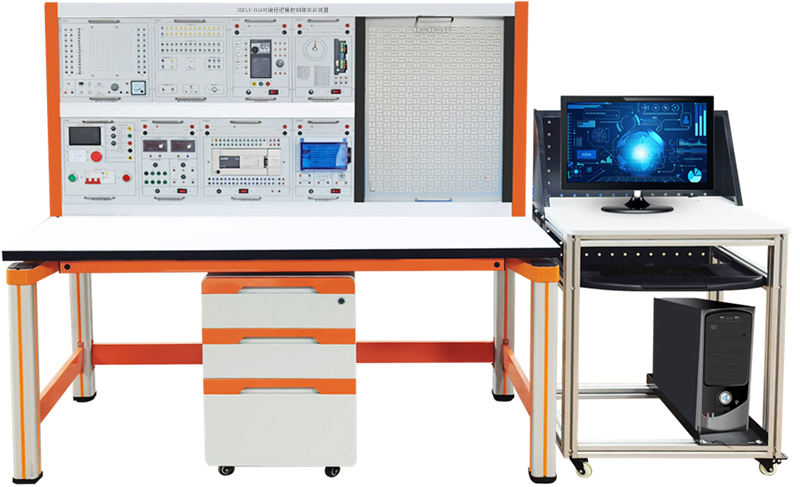

參考圖（以實物圖為準）
二、技術性能
1.輸入電源:三相四線（或三相五線）～380V±10% 50Hz
2.工作環境:溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量:＜0.5kVA
4.重量:100kg
5.外形尺寸約為:1330mm×750mm×1540mm
6.安全保護:具有漏電壓、漏電流保護裝置，安全符合國家標準
三、實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、主機實訓組件、PLC模塊、觸摸屏模塊、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器模塊等組成。
(一)型材實訓臺
1、實訓桌：采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約750mm，桌面板下設支撐框架，截面尺寸為40×20mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面橘紅靜電噴涂工藝。桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
2、實訓儲物柜：采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。
3、電腦桌：鋼鋁結構，裝有4只萬向輪，裝有黑色鋼質網孔電腦后靠、鍵盤托、主機支架。
4、學生凳：
（1）凳腿采用30×30×1.2mm 的方管；
（2）拉管采用 30×30×1.2mm 的方管；
（3）凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
（4）防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色；
(二)控制屏配置
1.交流電源控制單元
交流電源控制單元；三相四線380V交流電源經空氣開關后給裝置供電，本裝置應設有供電和通電指示，設有帶燈保險絲保護，啟停開關控制、同時具有漏電告警指示及告警復位，且具有急停開關。提供三相四線380V、單相220V電源各一組（插座），提供2組三插AC200V插座，由啟停開關控制輸出并設有保險絲保護；配有定時器兼報警記錄儀：定時器兼報警記錄儀平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的過流告警次數。配有網絡交換機。
2.數字量顯示及控制單元
提供6路φ16 LED指示燈、提供3路點動按鈕（黃綠紅）、提供3路二位旋鈕開關、提供5路直流24V轉換繼電器。
3.模擬量給定及指示單元
提供1路DC 0～10V可調輸出、1路DC 4～20mA可調輸出；可作為PLC模擬量實訓給定值及其它控制信號使用。
提供1只直流電壓表（量程0～200V）、1只直流電流表（量程0～200mA），用于指示各種模擬量信號。
4.PLC主機實訓單元
具有集成PROFINET 接口、強大的集成工藝功能和靈活的可擴展性等特點，為各種工藝任務提供了簡單的通信和有效的解決方案。滿足多種應用中完全不同的自動化需求。
PLC主機，集成數字量I/O（14路直流數字量輸入/10路數字量輸出/集成模擬量2路輸入）、以太網通信口，用戶存儲器≥100 KB 工作存儲器，位存儲器（M）≥8192 個字節；布爾運算執行速度 0.08μs/指令；信號模塊擴展：最多 8 個信號模塊；模擬量輸出模塊1路模擬量輸出，電壓或電流：±10 V 或 0 － 20 mA；分辨率≥11位，數字量擴展模塊I/O（8路數字量輸入/8路繼電器輸出）,配套編程電纜。工業以太網通信。
5.實訓導線:根據不同實訓項目的特點，配備兩種不同規格的實訓連接線，強弱電均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實訓的安全及合理性。
6.實訓掛箱（可選擇）與功能中表述的實驗項目對應的掛件，總數不得少于12個。
序號 | 編號 | 控制對象實訓模塊 | 實訓教學目標 |
1 | SX1 | 基礎實驗 | PLC基本指令實訓，掌握PLC基本邏輯指令的編寫方法。 |
2 | SX2 | 天塔之光 | 通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。 |
3 | SX3 | LED數碼管顯示PLC控制 | 通過PLC控制數碼管的段選和位選，掌握定時器和比較指令的編寫方法。 |
4 | SX4 | 郵件分揀機 | 通過對郵件分揀機材料（“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令的編寫方法。 |
5 | SX5 | 自控軋鋼機 | 通過對自控軋鋼機材料（“鋼錠”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。 |
6 | SX6 | 水塔水位 | 通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。 |
7 | SX7 | 多種液體混合裝置 | 通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。 |
8 | SX8 | 自控成型機 | 通過對自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
9 | SX9 | 十字路口交通燈 | 通過對十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。 |
10 | SX10 | 機械手控制 | 通過對機械手停留“位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
11 | SX11 | 裝配流水線 | 通過對“生產流水線”順序加工過程控制，掌握順序控制指令的編寫方法。 |
12 | SX12 | 加工中心 | 通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
13 | SX13 | 自動送料裝車 | 通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。 |
14 | SX14 | 運料小車控制模型 | 通過對運料小車運動狀態的控制，掌握基本邏輯指令和定時器指令的編寫方法。 |
15 | SX15 | 洗衣機 | 通過對洗衣機狀態的控制，掌握基本邏輯指令和定時器指令的編寫方法。 |
16 | SX16 | 自動售貨機 | 通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。 |
17 | SX17 | 自動沖壓系統 | 通過對自動沖壓系統的控制，掌握較復雜邏輯指令和定時器指令的編寫方法。 |
18 | SX18 | 電鍍系統 | 通過對電鍍生產線的控制，掌握步進指令的編寫方法。 |
19 | SX19 | 四層電梯 | 通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。 |
四、實訓內容
1.基礎實驗
2.天塔之光
3.LED數碼管顯示PLC控制
4.郵件分揀機
5.自控軋鋼機
6.水塔水位
7.多種液體混合裝置
8.自控成型機
9.十字路口交通燈
10.機械手控制
11.裝配流水線
12.加工中心
13.自動送料裝車
14.運料小車控制模型
15.洗衣機
16.自動售貨機
17.自動沖壓系統
18.電鍍系統
19.四層電梯
