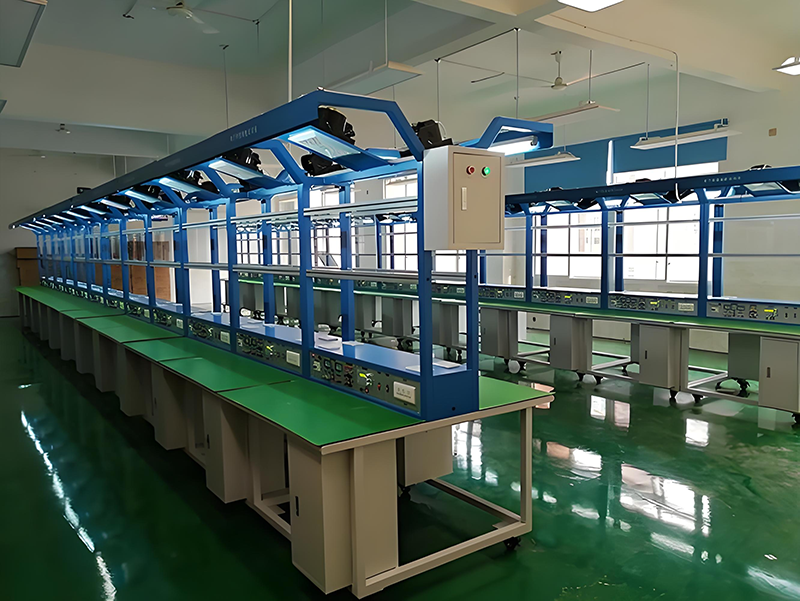

SBGYD-01C電子產品裝配與調試生產線
電子裝配實驗臺、裝配實驗通過電子產品的組裝調試，讓學生掌握基本的電子電路的操作技能，使學生具備元器件的識別與測試，手工焊接，整機安裝與調試，電子設備故障排除，常用裝配工具、儀器儀表的使用等動手能力，培養學生電子產品的裝配技能和嚴謹?shù)墓ぷ髯黠L，為學習后續專業課程的學習以及為將來從事電子電氣工作打下堅實的操作基礎。
電子裝配實驗臺開設的實驗實訓主要有：電子裝配實訓、課程設計、電子設計競賽、畢業設計等。
電子產品裝配與調試生產線開設課程：《電子裝配》、《電子測量與儀器》、《電子技能與實訓》等課程實驗。
一、技術性能
輸入電源： 220V±10% 50Hz
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
裝置容量：＜200VA
外形尺寸：單個實訓臺的尺寸為1.1m×1.3m×2m （雙面型）,兩邊工作臺面寬度為500mm。
二、系統配置
實訓裝置主要由實訓臺、電源箱、實訓線路板、元件包、工具套件等組成。實訓裝置為兩面雙組型結構,正反兩面均有以下相同的資源。
1.實訓臺
實訓臺上提供日光燈（用于照明）2個，透明的PVC板4個，可夾放原理圖等資料，另外還配備三芯雙聯暗插座4個、兩芯暗插座2個、工具柜2個，工作臺面設有綠色防靜電桌墊，整個裝配線安全可靠。
2.電源箱
輸入電源為220V±10% 50Hz，最大電流20A，可以提供25套（既50工位）實訓臺的電源；且具有電源指示、漏電保護功能，使用安全可靠。
3.實訓掛件（2套/臺）
1）直流電源單元
提供±5V、±12V兩組電源和0～30V/0.5A的直流穩壓電源。
2）功率輸出函數發生器：
(1)采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。
(2)大屏幕LCD顯示輸出頻率、波形、減值。
(3)正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
(4)頻率范圍: 0.1HZ~3MHz, 采用數字鍵盤直接輸入數字設定頻率。
(5)輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
(6)方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電 平輸出。
(7)內外測頻功能：頻率計最高測量范圍0.1HZ -100MHz，自動換檔。
4.實訓線路板（2套/臺）
序號 | 實訓線路板 | 能力目標 |
1 | 光控音樂門鈴 | 了解音樂集成塊和光敏三極管的具體應用，熟悉光控音樂門鈴的電路結構和工作原理 |
2 | 可調式串聯型晶體管穩壓電路 | 了解復合管的使用，掌握串聯可調式穩壓電源的結構、工作原理及調試方法。 |
3 | 臺燈調光電路 | 了解晶閘管和單結晶體管的特性與應用，掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原理 |
4 | 集成穩壓電源 | 了解三端集成穩壓電源LM317的接線方法和應用 |
5 | 門鎖防盜報警器 | 了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理 |
6 | 聲光雙控節電燈 | 了解聲光控節電燈電路結構和工作原理，熟悉光敏三極管、555時基電路、雙向晶閘管在電路中的具體應用 |
7 | 調頻無線話筒 | 了解振蕩電路的工作原理 |
8 | 文氏橋振蕩器 | 掌握運放741的工作特點及振蕩器的工作原理和應用 |
9 | 模擬“知了”電子電路 | 掌握多諧振蕩器和音頻振蕩器的工作原理及應用； |
10 | 門鎖防盜報警器 | 進一步了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理 |
11 | 實用模擬自然風控制器 | 掌握NE555和晶閘管構成的模擬自然風控制器工作原理，進一步熟悉電子電路的裝配、調試、檢測方法； |
12 | 六管超外差式調幅收音機 | 掌握收音機的工作原理及調試方法 |
13 | 集成FM收音機 | SMT貼片式元件，電調諧，掌握貼片的焊接方法及工藝要求； |
14 | 編碼電子鎖電路 | 了解CD4011、74LS20、74LS74芯片的應用，掌握編碼電子鎖電路的工作原理 |
15 | 七彩循環裝飾燈控制器 | 熟悉七彩循環裝飾燈控制器原理，通過安裝制作七彩循環裝飾燈控制器，使學生進一步熟悉電子電路的制作工藝 |
16 | LED數字鐘 | 熟悉數字鐘的結構及各部分的工作原理，學會將單元電路組成系統電路的方法，熟悉中規模集成電路和顯示器件的使用方法，了解簡單數字系統的實驗調試方法 |
5.實訓工具套件（2套/臺）：元件盒5只，電烙鐵及烙鐵架1套，剪刀1把，鑷子1把，斜口鉗1把，一十字螺絲刀各一把。
電子產品工藝實踐教學系統
一、產品概述
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實訓和鑒定設備通用技術規范》而設計，用于各類院校電子技術實踐教學演示使用。
體現了當前使用的最新的生產技術，完全與我國當前電子制造業接軌。全部內容均在生產或實訓現場拍攝，再現了生產的真實環境，相當于把生產線搬進課堂，讓學生了解現代制造業的生產方式和工藝流程，從而認識并掌握工程操作技能。對于不容易觀察到的內容，則采用了多媒體動畫技術，可以達到意想不到的效果。該系統解決了下廠認識實習由于地處遙遠、交通不便、學時緊張、經費不足、生產繁忙、不便安排等多種條件的限制，可在大廳或實驗實訓室使用。
二、產品內容
一、電子產品生產過程：準備元器件、安裝元器件、焊接、補焊與調試、整機裝配與測試、包裝與入庫六個主要生產過程。
二、焊接與拆裝技術：手工焊接工具（內熱式烙鐵、長壽烙鐵、恒溫電烙鐵、焊錫絲）、人工焊接技術（手工錫焊五步操作法）焊接質量（合格的焊點、有缺陷的焊點--虛焊、偏焊、橋接、堆焊、缺焊、針孔、拉尖、拖尾、冷焊、脫焊）、拆焊技術（吸錫線、手動吸錫槍、熱風工作臺）、浸焊與波峰焊（浸焊、波峰焊）。
三、SMT（表面安裝）技術：貼片元器件、貼片集成電路、SMT電路板等。
四、SMT安裝焊接工藝：印焊膏、貼片、再流焊、清洗、測試與返修等。
五、SMT產品生產過程再現。
四、適用范圍
各類院校電工電子實驗教學中心、實訓中心、基地、電工電子實驗室、實訓室。
電子技能虛擬實訓室軟件
一、產品概述
采用三維仿真技術而研制的仿真實訓軟件，包括儀器儀表、導線加工、檢修工具、焊接工藝、電子器件、模擬電子技術、數字電子技術、生產工藝、插裝工藝、SMT工藝、收音機實訓等11個實訓單元，基本涵蓋了國家電子設備裝接工（中初級）鑒定考核的全部主要模塊。本產品性能價格比高，是電子技能仿真實訓室必備的主體軟件。
二、軟件特點
1. 情景性：全部訓練在三維場景下進行，學生猶如進入真實的施工現場，真實感極強，彌補了下現場難的困難。
2. 過程性：軟件以技能為核心，以施工工藝為主線，以技術規范為指導，以設備與工具的使用為基礎，重視養成性訓練，具有很強的實用性。
3．交互性：軟件貫徹以學生為主體的思想，設有實訓目的、實訓器件、實訓電路、器件布局、仿真運行、電路接線等，不僅可以供教師采用場景環境演示教學，更可以在網絡環境下由學生自主地按照進程與提示操作，突出了技能訓練。
4. 完備性：軟件重視教學設計，不同的知識單元含有諸如教學資源、故障檢測、操作提示、技術分析等多種情境和技能訓練教學模塊。
5. 軟件具有職業性、情境性、交互性、工藝性和智能性。
6. 在設計上，采用分級模塊化設計，結構清晰、便于重組。
7. 在媒體表現上，采用二維、三維動畫，具有強烈的情景帶入感。
8. 在內容設計上，力爭實現專業與企業生產崗位的對接、實訓內容與職業標準的對接、實訓過程與生產過程的對接、專業教學與職業資格證書的對接。
9. 本軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。
10. 以項目為引領、以任務為驅動、以工藝步驟為主線的設計理念。
11. 資源豐富，可服務于多種教學模式。
12. 資源碎片化，每個模塊可獨立，實現資源的有效利用。
13. 各個模塊的內容詳盡、系統，掌握維修電工核心技能的目的。
14. 注重教學設計，把抽象的概念具體化、把虛擬的概念實際化。
三、軟件總體要求
1、軟件以部頒標準《職業技能培訓（鑒定）維修電工實訓設備產品技術規范》為指南，以能力培養為本位，以就業為導向，突出技能訓練。具有職業性、情境性、過程性、交互性與智能性等特點?？捎诰S修電工職業技能仿真培訓與鑒定、電工電子類專業電工技能仿真實訓。
★2、軟件重視教學設計，不同的知識單元含有諸如教學資源、故障檢測、操作提示、技術分析等多種情境和技能訓練教學模塊。把抽象的概念具體化、把虛擬的概念實際化。各個模塊的內容詳盡、系統，軟件內容要掌握電子技能的核心目的。
★3、軟件在設計上，采用分級模塊化設計，結構清晰、便于重組。在媒體表現上，采用二維、三維動畫，具有強烈的情景帶入感。
★4、本軟件不僅可以作為實訓教學應用，還必須含有大量的原理動畫演示，作為助教型軟件素材應用于課堂教學環節。
★5、軟件具備交互性：軟件貫徹以學生為主體的思想，設有實訓目的、實訓器件、實訓電路、器件布局、仿真運行、電路接線等，不僅可以供教師采用場景環境演示教學，更可以在網絡環境下由學生自主地按照進程與提示操作，突出了技能訓練。
四、模塊列表
★1.儀器儀表
儀器儀表需包括指針式萬用表、數字式萬用表、普通示波器、信號發生器、直流穩壓電源、毫伏表、高頻信號發生器、鉗形電流表等至少8個實訓項目；每個實訓項目中，根據不同內容的教學大綱要求，需包含各種儀器儀表的外形、面板、使用操作、考考你等不少于3個實訓任務，其中，數字式萬用表實訓任務需包括外形、面板、測電阻、測電壓（交、直流）、測電流、測二極管、測三極管、考考你；示波器項目中，當鼠標滑過面板上對應聚焦、亮度、旋鈕等，對該部分作用均有文字描述顯示?？伎寄銓嵱栱椖浚笕の缎源痤}，運用游戲一樣的模式，對正確與錯誤和時間的使用需做出記錄。
2.導線加工
導線加工需包括常用材料、絕緣導線加工、屏蔽線加工、導線捆扎、導線連接等至少5個實訓項目；每個實訓項目中，根據教學大綱要求，需包含若干實訓任務，各實訓任務均配有考考你隨機小測試，使用恰當?shù)拿襟w手段來實現，教學設計合理，導航清晰,并配有語音講解功能。
3.檢修工具
檢修工具需包括焊接工具、鉗口工具、剪切工具、緊固工具等至少4個實訓項目；其中鉗口工具項目的實訓任務包括尖嘴鉗、平嘴鉗（扁口鉗）、園嘴鉗、鋼絲鉗、鑷子、壓接鉗、網線鉗等；根據相應的教學大綱，要求把各種檢修工具清楚表示，并配有語音講解功能。
4.焊接工藝需包含手工焊接、實訓、浸焊、波峰焊、再流焊、拆焊技術等至少6個實訓項目；其中手工焊接項目的實訓任務包括工具檢測、焊錫絲的握法、電烙鐵的握法（正握、反握、握筆）、五步焊接法、焊接質量鑒別、貼片元件等。根據相應的教學大綱，要求把焊接工藝清楚表示，圖文并茂,并對重難點部分配有語音講解功能。
5.電子器件
電子器件包括電阻器、電容器、電感和變壓器、二極管、三極管、晶閘管、模擬IC、數字IC、片狀元器件、電聲器件、開關接插件、發光顯示器件等至少12個實訓項目；根據相應的教學大綱，要求把常用的電子元器件都能清楚表示，教學任務需包括分類、標識、檢測、考考你等至少4部分,并對重難點部分著重練習,檢測方法不少于2鐘。
6.模擬電子技術
模擬電子技術包括射極偏置電路、基本放大電路、延時開關電路、ＲＣ震蕩電路、橋式整流電路、串聯穩壓電路、直流電動機調速電路、調光臺燈、運放輸出功能擴展等至少9個實訓項目；根據相應的教學大綱，要求軟件能基本涵蓋所有的電子技術；教學任務需包括目的、電路、原理、布局、接線、仿真和排故等。用文字、圖片的形式展示學習目的，將主要掌握的知識點予以概括，了解本模塊主要的學習內容包括原理、接線、故障原因及排除故障等；電氣電路與電路實物相互對比，當鼠標指向電氣圖某個器件時，相對應的實物也會放大顯現；動畫與配音結合，描述電路組成。原理動畫應包括兩部分：一是電路組成，以二維動畫的形式表現并配有語音講解；一是工作原理，通過語音及二維動畫的演示描述其工作過程。當前部分要求以高亮顯示。整個動畫要求流暢。同時動畫設有播放器，通過進度條來控制動畫進度，以達到學習者反復學習觀看的目的；布局要求將器件庫中在實訓過程所需的元件拖動放到配電柜中進行布局，并設定故障現象，通過儀器儀表來測量找到故障點，最后分析故障原因，設置原理圖，協助操作者了解相應原理，繼而分析故障原因、列出查找方法，通過儀器儀表找到故障點，最后判定故障結果。
7.數字電子技術
數字電子技術包括宿舍燈控制電路、定時交流開關、步進電機控機器、智力競賽搶答器、移位型控制器、四路彩燈控制電路、聲光報警電路、數字鐘電路、基本邏輯關系等至少9個實訓項目；根據相應的教學大綱，要求軟件能基本涵蓋所有的電子技術；教學任務需包括目的、電路、原理、布局、接線、仿真和排故等。用文字、圖片的形式展示學習目的，將主要掌握的知識點予以概括，了解本模塊主要的學習內容包括原理、接線、故障原因及排除故障等；電氣電路與電路實物相互對比，當鼠標指向電氣圖某個器件時，相對應的實物也會放大顯現；動畫與配音結合，描述電路組成。原理動畫應包括兩部分：一是電路組成，以二維動畫的形式表現并配有語音講解；一是工作原理，通過語音及二維動畫的演示描述其工作過程。當前部分要求以高亮顯示。整個動畫要求流暢。同時動畫設有播放器，通過進度條來控制動畫進度，以達到學習者反復學習觀看的目的；布局要求將器件庫中在實訓過程所需的元件拖動放到配電柜中進行布局，并設定故障現象，通過儀器儀表來測量找到故障點，最后分析故障原因，設置原理圖，協助操作者了解相應原理，繼而分析故障原因、列出查找方法，通過儀器儀表找到故障點，最后判定故障結果。
8.生產工藝
生產工藝包括器件準備、安裝、焊接（噴涂助焊劑、干燥和預熱、波峰焊、強迫風冷）、補焊調試、裝配測試、包裝入庫等至少6個實訓項目；根據教學大綱要求，需包含若干實訓任務，并用恰當?shù)拿襟w手段來實現，教學設計合理，導航清晰，并配有語音講解功能。
9.插裝工藝
插裝工藝包括印制板分類、PCB生產工藝、插裝準備、手工插裝、機器插裝等至少5個實訓項目；據教學大綱要求，需包含若干實訓任務，使用恰當?shù)拿襟w手段來實現，教學設計合理，導航清晰，并配有語音講解功能。其中插裝準備包括元器件檢查、老化實驗、引線剪裁、導線剝頭、元器件成型、浸涂焊料等實訓任務。
10.SMT工藝
SMT工藝包括表面組裝材料、SMT設備、SMT工藝、SMT生產過程等至少4個實訓項目；據教學大綱要求，需包含若干實訓任務，并用恰當?shù)拿襟w手段來實現，教學設計合理，導航清晰，并配有語音講解功能。其中SMT生產過程以流水線的產品生產說明SMT的生產過程，包括錫膏印刷、貼片、焊接、檢測、手工補裝、焊接、修整與檢測、抽樣實驗、包裝入庫等，通過國內先進的某電視機生產線整體演示該過程。
11.收音機實訓
收音機實訓包括工作原理、元件選擇、印制電路、元器件插裝、焊接、組裝、調試工藝、總裝、維修指南、維修訓練等至少10個實訓項目；據教學大綱要求，每個實訓項目還需包含若干實訓任務；調試工藝實訓要求分別練習靜音調試、接線和動態調試三種，其中動態調試要求可以做到三點統調，在調試練習過程中，鼠標點擊面板上對應的開關、旋轉按鈕等均伴有實物的仿真聲音。軟件要求教學設計合理，媒體表現方式豐富，交互性強等特點。
