SBDCM-3型直流調速實訓設備
一、概 述
直流調速實訓設備、直流調速實訓柜針對維修電工高級和技師技能培訓及考核而研制的，也可作為各職業院?！峨娏﹄娮蛹夹g(shù)》、《電力拖動自動控制系統》、《交直流調速》等課程的實訓設備。
(圖片僅供參考）
二、技術性能
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：≤1.5kVA
4.安全保護措施：具有漏電保護、過流保護等功能，安全性符合國家相關標準
三、裝置配備
1.工業控制柜

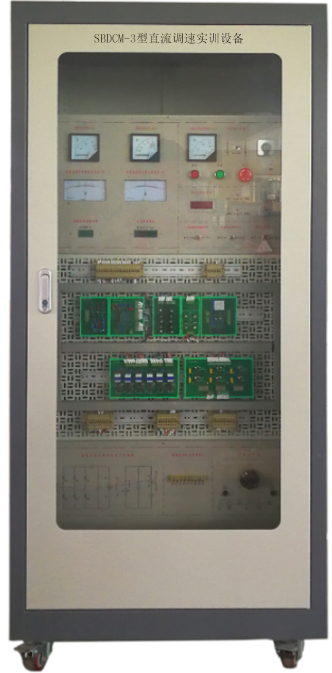

控制柜設有玻璃門、直觀清晰。最上部為示波器放置區。中間部分為控制模塊安裝區、電源控制及儀表區，儀表裝有交直流電壓表、交直流電流表和數字轉速表（可顯示0～9999r/min，實時數字顯示電機轉速，同時輸出模擬量電壓信號）；下部為變流功率模塊、三相同步變壓器、三相電流互感器及可調電阻負載等。
2.調速機組
1）電機導軌：平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與發電機之間同心連接，電機運行噪聲小，導軌還帶有便攜式手柄和減振底腳。
2）測速系統：測速可以實現電機轉速0～9999r/min的精確測量，轉速表LED 顯示；可在線手動設置參數。
3）直流電動機：220V、1.1A、185W、1500rpm。
4）直流發電機：220V、1.1A、240W、1500rpm。
3.實訓控制模塊
1）給定調節板提供0～+15V連續可調直流電源一組。
2）電源板提供-15V、+15V、+24V直流電源各一組。
3）帶電流截止負反饋的電壓?jiǎn)伍]環調節板
4）帶電流截止負反饋的轉速單閉環調節板
5）電壓、電流雙閉環調節板
6）轉速、電流雙閉環調節板
提供用于調速系統的速度、電流調節器（調節器I、II），實訓時可以靈活改變系統的控制參數，觀測不同的參數對系統的動態性能、穩態性能穩定性及相應時間等影響，系統無靜差精度高達0.3%以上。
8）電流檢測、反饋與保護板（FBC+FA）
輸入0～2A，輸出0～10V。
9）轉速檢測與轉速變換板（FBS）
輸入0～1500rpm，輸出0～10V。
10）集成移相脈沖觸發板
采用西門子TC787三相集成觸發電路，抗干擾能力強，三相脈沖間隔均勻，移相平滑性好，產生雙窄脈沖，脈沖移相范圍為0～170°，配合晶閘管變流器模塊，可完成三相全控整流、三相交流調壓等實訓。
11）保護電路板
具有主電路過流、短路等保護及告警、指示并切斷總電源功能。
12）勵磁電源
提供220V/0.5A直流電源。
13）晶閘管變流器
提供6只功率晶閘管。
四、實訓項目
任務一：開環系統的調試
1.電源相序的校對
2.觸發、驅動、檢測、調節電路的調試
3.開環調整（阻性負載）
4.三相橋式全控整流電路
5.三相交流調壓電路
6.保護環節調試（阻性負載），過流值的整定和截流值的整定
7.保護環節調試（電動機負載），過流值的整定和電機堵轉截流值的整定
任務二：閉環系統的調試
1.初始相位角的調整
2.確定各反饋量的極性、參考值
3.保護環節調試（阻性負載），過流值的整定和截流值的整定
4.保護環節調試（電動機負載），過流值的整定和電機堵轉截流值的整定
5.電壓反饋系數整定
6.電流反饋系數整定
7.轉速反饋系數整定
8.電壓?jiǎn)伍]環直流調速系統
9.轉速單閉環直流調速系統
10.帶電流截止負反饋轉速單閉環直流調速系統
11.電壓、電流雙閉環直流調速系統
12.轉速、電流雙閉環直流調速系統
