SB-JYDZ87水泵性能實驗臺
水泵性能實驗臺，也稱為水泵試驗臺或水泵測試臺，是一種在實驗室內用于測定水泵性能參數的試驗裝置。這種裝置對于水泵制造、維修和研發等領域具有廣泛的應用價值，對于確保水泵的穩定運行和提高其性能具有重要作用。
一、定義與功能
定義：水泵性能實驗臺是在實驗室內用來測定水泵性能參數的試驗裝置，能夠提供一個模擬真實工況的環境，通過控制流體參數和測量相關參數，對水泵的性能進行準確評估。
功能：水泵性能實驗臺允許用戶在不同工況下對水泵進行全面的測試，包括流量、揚程、功率、效率、壓力脈動等性能指標的測量和分析。通過對這些數據的收集和分析，工程師和研究人員可以了解水泵在不同工作條件下的性能表現，進行性能對比和評估，進而優化水泵設計、提高工作效率。
二、組成與結構
水泵性能實驗臺通常由以下部分組成：
流量轉速測試儀：用于測量水泵的流量和轉速。
壓力揚程測試儀：用于測量水泵的揚程和壓力。
電參數測量?jī)x：用于測量水泵的電流、電壓等電參數。
溫度測量?jī)x：用于監測水泵運行過程中的溫度變化。
傳感器與儀表：如渦輪流量傳感器、壓力變送器、壓力表等，用于精確測量和顯示各項參數。
控制系統：用于控制實驗臺的運行狀態，如調節流量、壓力等。
三、技術指標與應用領域
技術指標：水泵性能實驗臺的技術指標因型號和用途而異，但通常包括流量測量精度、壓力測量精度、轉速測量精度等。例如，某些實驗臺的流量測量精度可達到±0.5%，壓力測量精度可達到±0.2%。
應用領域：水泵性能實驗臺廣泛應用于各種類型的水泵測試，包括潛水電泵、離心泵、混流泵、軸流泵、旋渦泵等。它不僅用于水泵的出廠試驗和型式試驗，還可用于水泵的性能優化和故障診斷。
四、作用與意義
確保水泵性能：通過精確測量和分析水泵的各項性能參數，水泵性能實驗臺能夠確保水泵在設計和制造過程中達到預期的性能指標。
優化水泵設計：工程師和研究人員可以根據實驗臺提供的數據對水泵設計進行優化改進，提高水泵的工作效率和使用壽命。
提高產品質量：在水泵制造過程中使用性能實驗臺進行質量檢測和控制可以顯著提高產品的質量和可靠性。
支持研發創新：水泵性能實驗臺為水泵的研發創新提供了有力支持通過模擬不同工況下的運行環境幫助研發人員發現和解決潛在問題推動水泵技術的不斷進步。
總之，水泵性能實驗臺是一種重要的實驗設備在水泵制造、維修和研發等領域發揮著不可替代的作用。隨著科技的不斷發展水泵性能實驗臺的技術水平也將不斷提高為水泵行業的持續發展提供更加有力的支持。
分 項 | 說 明 |
裝置特點 | 1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

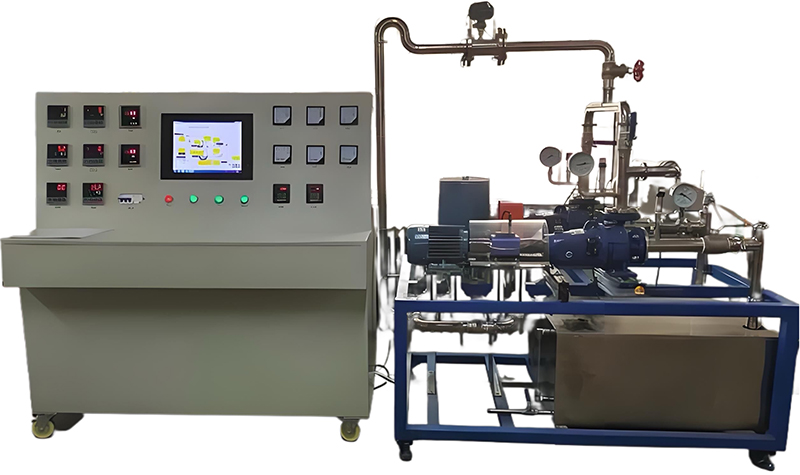

2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。設備布局大致如上圖所示，布局設計應滿足儀表安裝要求，壓力表等傳感器安裝位置處應預留一定的直管段。
3、設備整體采用框架式結構，整體結實穩定，不隨水泵的振動而發出噪音。
4、整套設備均進行精細拋光處理，體現了整個裝置的工藝完美性。
5、設備包括兩個水泵（采用三相供電的水泵，便于變頻調速），既可單獨測試，也有進行串、并聯測試。其中一臺泵采用分體式水泵，主要用于泵的性能曲線測試，便于扭矩儀的安裝；另一臺泵采用一體式水泵，用于輔助完成串、并聯實驗，兩臺泵的性能參數應相同或相近。
6、流量測量采用了渦輪流量計+數字流量?jī)x表的方式，數字流量?jī)x表對渦輪流量計線性系數具有較強的補償功能，并且直接顯示流量數據。（渦輪流量計安裝在水平管道，且滿足入口直段大于20倍的通經，出口直段大于5倍的通經。）
7、電動機功率采用三相交流功率測量?jī)x表測得(采用三相功率計)。與智能儀表相連實現電動機功率的自動測量，數據準確，可讓學生掌握電動機有效功率的實際測量方法。
8、離心泵置于水箱上方，離心泵進口管道安裝有底閥，同時安裝有離心泵啟動排氣裝置，避免了離心泵葉輪及腔體長時間浸泡在水中，大大延長設備壽命。
9、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。
10、外形尺寸：1700×600×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪帶禁錮腳。 |
裝置功能 | 1、使學生充分了解離心泵的結構與特性，熟悉離心泵的工作方式和操作流程。
2、能夠完成水泵的性能曲線測試(H-qv;P-qv; η-qv;NPSH-qv)及水泵的串聯、并聯實驗(兩臺泵采用閥門切換實現串聯、并聯)。
3、測定流量調節閥某一開度下管路特性曲線。
4、改變離心泵轉速測定泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。 |
設計參數 | 單泵：液體流量：0.2～7.2m3/h，離心泵出口壓力：0-0.2MPa，離心泵的揚程(H)：0-20m，離心泵軸功率(N)：0.43-0.85KW，離心泵效率（η）：0-60%，離心泵轉速：0-2900r/min。
雙泵串聯：液體流量：0～10.5m3/h，離心泵出口壓力：0-0.4MPa，離心泵的揚程(H)：0-40m，離心泵軸功率(N)：0.43-1.85KW，離心泵效率（η）：0-60%、離心泵轉速：0-2900 r/min。
雙泵并聯：液體流量：0～14.0m3/h，離心泵出口壓力：0-0.2MPa，離心泵泵的揚程(H)：0-20m，離心泵軸功率(N)：0.43-1.85KW，離心泵效率（η）：0-60%、離心泵轉速：0-2900 r/min。
液體溫度：常溫。 |
公用設施 | 水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
電：電壓AC380V，功率3KW，標準三相四線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
實驗物料：清潔自來水，外配設備：無。 |
主要設備 | 1、流量測量采用渦輪流量計測量，精度不低于+1%FS;測量范圍:0-25m/h(連續可調)，4-20mA遠傳輸出。
2、壓力測量同時配備數顯儀表及指針式儀表。精度優于士0.25%FS;測量范圍:0-400kPa:真空表測量精度優干+0.1%FS:測量范圍:0-25kPa。
3、溫度測量精度:士0.1%;測量范圍:0~50℃;。
4、采用扭矩儀測量水泵轉軸扭矩、轉速來計算水泵軸功率。量程0-300N.M，轉速0-3000rpm,精度不低于士0.2%FS。
5、采用變頻器控制水泵，規格：（0-50）Hz，水泵轉速連續可調，并有水泵轉速顯示。
6、流量調節采用DN40電動流量調節閥，實現閥門開度與流量的線性變化，同時須有閥門開度指示。輸入信號： 4-20mA，輸出信號：4-20mA。
7、臥式離心泵：功率0.55KW，流量范圍0-7m3/h，數量2臺。
8、水箱：容積300L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
9、PVC串、并管路，銅閥門調節組。（全部采用不銹鋼管路及閥門，通經不小于 DN40。）
10、設有琴式操作臺， 控制水泵啟停、調速及儀表安裝。琴式操作臺上同時有壓力、流量、溫度、扭矩、電機轉速、 電壓、電流、功率因數以及閥門開度的顯示，安裝以上物理量的相應儀表，布局美觀。
11、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
液體溫度 | PT100鉑電阻 | 數字溫度儀表 | 無 |
液體流量 | 渦輪流量計 | 數字流量?jī)x表 | 手閥或變頻器 |
泵進口壓力 | 壓力傳感器 | 數字壓力儀表 | 無 |
泵出口壓力 | 壓力傳感器 | 數字壓力儀表 | 無 |
泵功率 | 功率變送器 | 數字功率儀表 | 無 |
電機轉速 | 扭矩儀 | 數字儀表 | 無 |
扭力 | 扭矩儀 | 數字儀表 | 無 |
