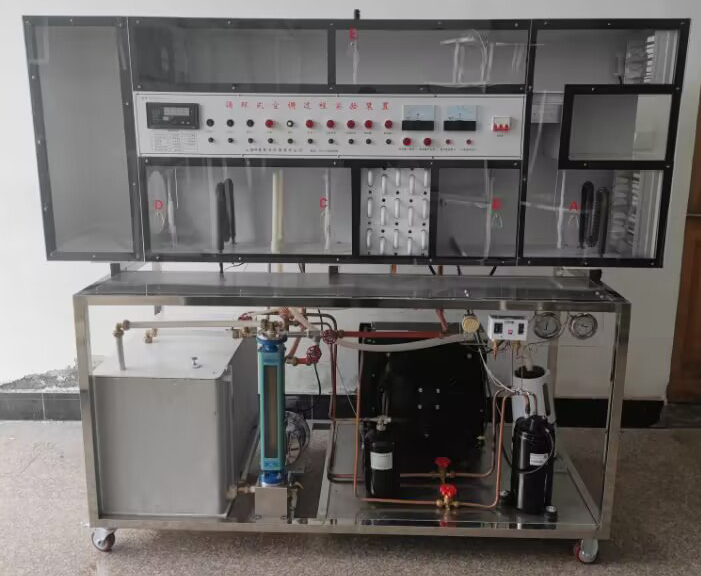

SB-514空氣熱濕處理試驗臺
一、功能：
空氣熱濕處理實驗裝置為《空氣調節》課程實驗教學設備,用它可以模擬不同季節室內和室外的環境和空氣處理調節的方法,進 行集中式空調系統不同循環形式的空氣調節實驗。還可以 做變風量運行調節實驗和制冷系統的參數測定及其調節實驗。裝置具有透明風管,可直觀地觀察和測試。實驗裝置的 結構由空氣循環系統、加濕器、加熱器、冷卻器及其冷水 機組和相應的測試儀表等組成�？梢詫崿F對空氣的加熱、冷卻、加濕和除濕(表冷式和淋水式可互換使用)等處理。 在實驗中,還可以對空氣的溫度、濕度、流量進行測量，并 能對加溫器、加熱器的輸入電功率進行測定,從而可以計算各空氣處理過程中的熱量和濕量得失,以及進行熱、濕平衡 的分析。
1、 產品應用范圍：
1.1用它可以模擬不同季節室內和室外的環境和空氣處理調節的方法，進行集中式空調系統不同循環形式的空氣調節實驗。
1.2還可以做變風量運行調節實驗和制冷系統的參數測定及其調節實驗。
1.3裝置具有透明風管，可直觀地觀察和測試。
2 、產品使用工作環境：
2.1工作環境溫度： 0-40℃。
2.2工作環境濕度： < 80%。
2.3電源：單相380V。
3、 技術及性能參數：
3.1制冷量： 950kcal/h，制熱量：3kW；
3.2蒸發氣面積 12平方米；換熱器面積12平方米；
3.3轉子流量計：流量范圍40-400L/h，流量計前應裝Y型過濾器。
3.4制冷劑 R22 2公斤；
3.5壓縮機功率 ：1.5P ；
3.6蒸發器水箱：650*400*450 mm，并在水箱底部設置排水口及閥門，便于排水；同時，水箱上部為可拆卸面蓋，且上部離其它面凈距要大于200 mm，便于維護人員沖洗水箱及擦洗箱內盤管。
3.7水泵：功率370W，揚程 35米，流量4.2m3/h。
4、系統配置清單
|
序號 |
名稱 |
規格型號 |
數量 |
|
1 |
移動式不銹鋼實驗臺 |
|
1套 |
|
2 |
16路智能巡檢儀 |
XMZ-J1638 |
1套 |
|
3 |
儲液罐 |
1HP |
1套 |
|
4 |
膨脹閥 |
NRF3HW100 |
1套 |
|
5 |
電動風門 |
|
1套 |
|
6 |
超聲波加濕器 |
GO-2028 |
1套 |
|
7 |
配電控制箱 |
|
1套 |
|
8 |
壓縮機 |
日立SL232 |
1套 |
|
9 |
冷凝器 |
12平方 |
1套 |
|
10 |
風機 |
軸流HY2006 |
1臺 |
|
11 |
表冷器 |
|
1套 |
|
12 |
水泵 |
JET60 |
1臺 |
|
13 |
干加熱器 |
|
1套 |
|
14 |
噴淋器 |
|
1套 |
|
15 |
轉子流量計 |
LZB-15 |
1臺 |
|
16 |
壓力表 |
高、低壓 |
1套 |
|
17 |
電流表 |
44L1 |
1套 |
|
18 |
電壓表 |
44L1 |
1套 |
|
19 |
高低壓控制器 |
P830 |
1套 |
|
20 |
溫控器 |
|
1套 |
|
21 |
有機玻璃風道 |
|
1套 |
|
22 |
ABS及鋁塑管管路系統 |
|
1套 |
|
23 |
風速儀 |
TM856 |
1臺 |
|
24 |
溫度測試系統 |
K型熱電偶 |
1套 |
