SBPLC-01BPLC實訓裝置
一、概述
PLC實訓裝置、PLC編程實訓設備是《PLC控制技術》《變頻器控制技術》《組態控制技術》等課程的教學實驗、課程設計、自動化綜合實訓及創新設計等實踐基地，也是技能培訓的教學平臺。PLC實訓裝置主要采用可編程序控制器訓練裝置，PLC編程實訓室設備主要完成PLC控制技術綜合技能的訓練，可實現電動機的PLC控制、各類指示燈的PLC控制、模擬實驗板PLC控制、PLC的模擬量檢測與控制、PLC中的數據處理與應用、觸摸屏與PLC的結合應用、變頻器技術與PLC的結合應用等實驗實訓項目。
二、系統構成

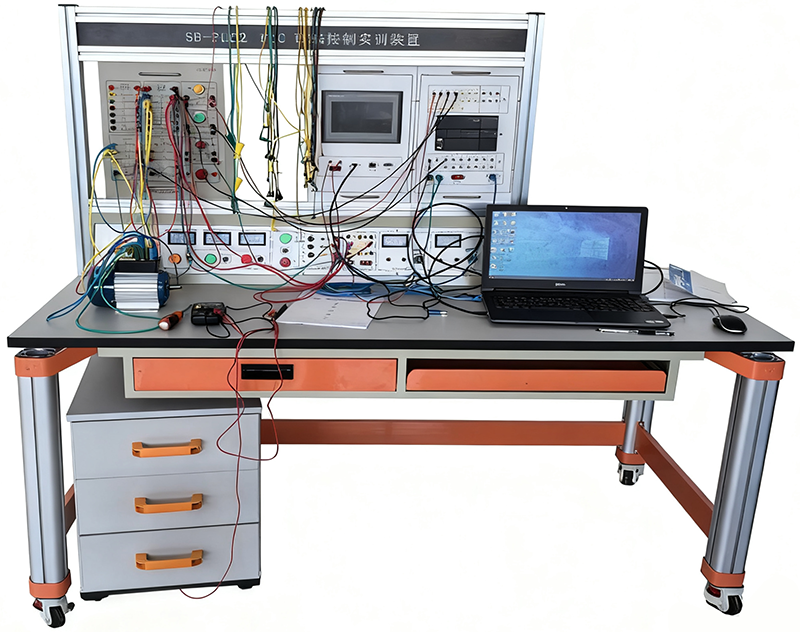

1、PLC可編程控制器實驗臺（演示屏與控制箱構成）
2、PLC可編程控制器實驗演示裝置
3、PLC可編程控制器操作桌
4、編程應用軟件
5、仿真教學軟件
6、PLC及轉接通訊電纜
7、電腦或手持編程器（用戶自備或代購）
三、PLC可編程控制器實驗臺控制箱技術指標
1、電源
1.1電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。輸出交流220V工作電壓有高精度電流表與電壓表指示
A組:直流電壓+5V/3A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
B組: 直流電壓24V/2A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
C組:低壓直流穩壓電源，電壓+12V/-12V輸出，電流2A。
D組: 0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
E組:恒流源，提供0-20mA恒流源
F組:單相市電輸出，供用戶自備儀器使用。
四、PLC可編程控制器主機掛箱功能、特點
◆PLC主機：輸入：14點 輸出10點
◆型號：西門子 S7-1200PLC
◆輸出電壓：直流24V，電壓表指示
◆利用應用軟件編程
◆電源輸入：交流220V，50Hz
1）功能包括
◆ 交流電源輸入?yún)^(qū)
◆ PLC主機 、編程電纜
◆ LED發光管、指示燈
◆ 輸出負載指示
◆ 輸入模擬開關（按鈕和開關）
◆ LED數碼管 、蜂鳴器
◆ 直流穩壓電源5V1A，24V2A
◆ PLC輸入 、輸出端口
2）PLC主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。
3）PLC主機一般采用德國原裝的西門子系列主機。如用戶要求時也可配備其他型號主機。
4）實驗臺本身帶有24V2A的電源。可以直接用于輸出負載或與演示裝置接口或與其它對應裝置相連。
五、實驗桌：鋁木結構，采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。
六、PLC可編程控制器實驗演示掛箱
該裝置是為了配合PLC可編程控制器實驗臺使用而設計的外接演示裝置。它由LED發光二極管、大型LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。演示掛箱后蓋由鋁合金注塑而成，箱體結構合理，工藝先進，美觀大方。該裝置在演示屏上位置可任意移動、互換。
演示裝置上對PLC的輸入輸出均采用24V電源，5V電源供執行機構中的外圍使用，每套演示裝置主要組成實驗內容，它們的型號分別為：
1）PLC001 交通信號燈PLC自動控制
2）PLC002 攪拌器的PLC自動控制
3）PLC003 LED數碼管顯示PLC自動控制（實物）
4）PLC004 四層電梯的PLC自動控制（實物）
5）PLC005 自動送料裝車系統
6）PLC006 藝術彩燈造型的PLC控制
7）PLC007 電機的自動控制（實物）
8）PLC008 模擬電視發射塔
9）PLC009 電鍍系統
10) PLC010 搶答器控制系統
17）PLC011 基礎實驗
七、實驗項目
（一）PLC可編程控制器實驗系統：
1．與、或、非邏輯功能實驗
2．定時器、計數器功能實驗
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．數據處理功能實驗
6．微分、位操作實驗
7.交通信號燈PLC自動控制
8.攪拌器的PLC自動控制
9.LED數碼管顯示PLC自動控制（實物）
10.四層電梯的PLC自動控制（實物）
11.自動送料裝車系統
12.藝術彩燈造型的PLC控制
13. 電機的自動控制（實物）
14.模擬電視發射塔
15.電鍍系統
16.搶答器控制系統
八、 PLC綜合實驗裝置配置清單
名稱 | 型號 | 數量 | 單位 | 備注 |
實驗屏 |
| 1 | 臺 | 鋁合金 |
電源控制箱 |
| 1 | 臺 | 鋼質噴塑 |
實驗桌 |
| 1 | 張 | 鋁木結構 |
PLC主機 | CPU1214C+SM1223 | 1 | 套 |
|
學生凳 |
| 2 | 張 | 塑鋼結構 |
通訊電纜 | 網線 | 1 | 根 |
|
實驗掛箱模塊（面板為整塊敷銅板經特殊工藝加工能而成 ，因而連線少，接觸可靠，故障率低，美觀大方） | 交通信號燈PLC自動控制 | 1 | 塊 | 碩博 |
攪拌器的PLC自動控制 | 1 | 塊 | ＂ |
LED數碼官顯示PLC自動控制（實物） | 1 | 塊 | ＂ |
四層電梯的PLC自動控制（實物） | 1 | 塊 | ＂ |
加工中心刀具庫選擇控制（實物） | 1 | 塊 | ＂ |
藝術彩燈造型的PLC控制 | 1 | 塊 | ＂ |
電機的自動控制（實物） | 1 | 塊 | ＂ |
步進電機的PLC控制（實物） | 1 | 塊 | ＂ |
模擬電視發射塔實驗 | 1 | 塊 | ＂ |
自動送料裝車系統控制 | 1 | 塊 | ＂ |
自動售貨機 | 1 | 塊 | ＂ |
自動成型 | 1 | 塊 | ＂ |
水塔自動供水控制系統 | 1 | 塊 | ＂ |
郵件自動分揀 | 1 | 塊 | ＂ |
自動洗衣機控制系統模擬 | 1 | 塊 | ＂ |
基礎實驗 | 1 | 塊 |
|
電鍍過程控制 | 1 | 塊 | ＂ |
軟件 | 演示板原程序及西門子編程軟件 | 1 | 套 | ＂ |
PLC組態軟件教育版 | 1 | 套 | ＂ |
說明書 | 上冊/下冊 | 1 | 本 | ＂ |
專用導線 | 紅色 | 10 | 根 | ＂ |
黑色 | 1 | 根 | ＂ |
黃色（短線） | 10 | 根 | ＂ |
藍色（短線） | 10 | 根 | ＂ |
