SBDQ-02A型交直流電機拖動實驗裝置

一、交直流電機拖動實驗設備概述

交直流電機拖動實驗裝置能完成直流電機、交流電機和變壓器的相關實驗內容。該實驗室既可承擔電氣工程及自動化、智能電網本科專業電機學課程，以及自動化本科專業機電控制元件等課程的課內實驗，也可以作為教師以及科研人員研究電機控制的實驗平臺。交直流電機拖動實驗裝置綜合了目前我國高等院校"電機學"、"電機與拖動"、"電機控制"、"繼電接觸控制"、 "工廠電氣控制"等課程實驗大綱的要求。特別適用于高等院?，F(xiàn)有的電機、電氣技術實驗設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備，為教師或研究生開發新實驗或進行科學研究工作提供良好的實驗條件。

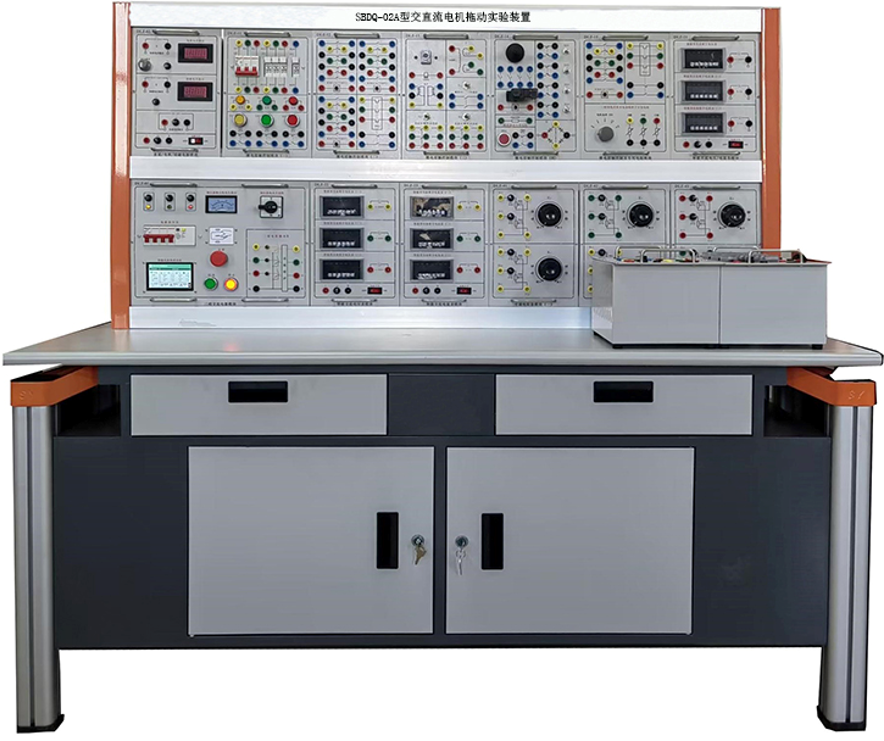

（交直流電機拖動實驗臺結構及電機參考圖片，具體以實物掛件配置為準，也可按客戶要求定做）

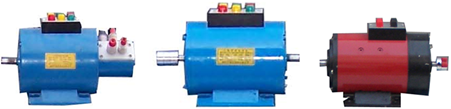

（ 部分電機示例）

二、交直流電機拖動實驗裝置特點

1.綜合性強:本裝置掛件配齊時可完成目前國內各類院校電機，電力電子及電氣控制學科課程的全部實驗項目。

2.適應性強:能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。

3.整套性強: 從儀器儀表、專用電源、電機及其它實驗部件到實驗連接專用導線等均配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配置。

4.直觀性強: 各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。

5.科學性強:裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源；實驗噪聲小，整齊美觀，改善實驗環境；電氣控制實驗，內容豐富，設計合理，除了加深理論知識外，還為學生走向社會打下良好的基礎。

6.開放性強 :控制屏供電隔離（浮地設計），并設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，使用方便。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良，所有這些均為開放性實驗創造了條件，有利于提高學生分析問題和解決問題的能力。

三、技術性能

1.輸入電源：三相四線(或三相五線) ～380V±10% 50Hz

2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜1.5KVA

4.重 量： 250Kg

5.外形尺寸：160×70×160cm3

四、交直流電機拖動實驗設備的配置介紹

1.DQ01電源控制屏(鐵質噴塑結構，鋁質面板)

(1) 交流電源

提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），可調交流電源輸出處設有過流保護技術。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。

(2)高壓直流電源兩路:提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源（內設過載保護措施）各一組，并設有直流數顯電壓表及切換開關。

(3)人身安全保護體系

1）設有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；

2）設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。實驗連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。

3）設有電壓型漏電保護器，控制屏若有漏電現象，即切斷電源。

4）實驗連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。

(4) 控制屏可掛儀表及實驗部件:凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用?？刂破劣覀?cè)設有三極220V電源插座。

2.DQ02實驗桌

1)實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。

2)實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；

3)實訓儲物柜采用冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂；柜體設有雙門柜用于放置實訓掛箱，設有二個抽屜用于放置實訓導線和指導書等。

3.DQ03-1固定電機導軌、1024線歐姆龍光電編碼器測速系統及數字轉速表。

包括1024線歐姆龍光電測速系統及固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間可靠同軸連接，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。測速系統采用高精度光電編碼器測速系統，克服了用測速發電機測速線性度差，測量不精確等缺點。

4.DQ05三相組式變壓器（三只相同的單相變壓器組成，原邊220V/0.35A，副邊55V/1.4A）。

5.DQ06三相芯式變壓器:提供三相芯式變壓器一個（該變壓器有2套副邊繞組，原、副邊繞組的電壓為127V/63.6V/31.8V），用于異步電機串級調速實訓和三相橋式、單相橋式有源逆變電路實訓；還設有三相不控整流電路等模塊。

6.DQ07直流復勵發電機（Un=DC200V ， IN=0.5A ， PN=100W ， n=1600RPM ，絕緣等級E ）。

7.DQ09直流（他）并勵電動機（（Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，絕緣等級E ）

8.DQ10三相鼠籠式異步電動機（Un= AC3800V/220V，接法 Y/Δ，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）

9.DQ11三相線繞式異步電動機（AC220V，接法 Y，轉速 1380RPM，功率100W ,電流0.6A，絕緣等級E）

10.GDQ12線繞式異步電機起動與調速電阻箱:提供0、2、5、15、35五檔同軸聯調的三相繞線異步電動機轉子起動、調速電阻一組。

11.DQ14 三相同步電機:作電動機時，220V/Y、0.35A、90W、1500r/min；作發電機時，220V/Y、0.45A、170W、1500r/min。

12.DQ19校正直流測功機（（Un=220V、IN=2.2A、PN=355W、n=1500r/min，絕緣等級E）

即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。

13.DQ22直流數字電壓、毫安、安培表(三只)直流數顯電壓表一只，采用ICL公司高性能AD轉換器配以高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍0-300V。手動量程為：2V、20V、300V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。

直流數顯毫安表一只，采用ICL公司高性能AD轉換器配以高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。

直流數顯電流表一只，測量范圍0～5A，三位半數顯，精度為0.5級，具有短路保護功能。

14.DQ25單、三相智能型功率、功率因數表:由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。能同時測量兩路單相功率P1、P2，三相功率等于兩路功率之和（兩表法測量三相總功率）。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲測量數據，供隨時查閱。

15.DQ26三相可調電阻器(三組90Ω×2/1.3A/150W瓷盤電阻)

16.DQ27三相可調電阻器(三組900Ω×2/0.41A/150W瓷盤電阻)

17.DQ29可調電阻器、電容器：提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V、4μF/450V電力電容各1只。

18.DQ31C熔斷器及開關板：由熔斷器部分和兩個三刀雙擲開關、一個雙刀雙擲開關組成。

19.DQ32 旋轉燈，并網開關，同步機勵磁電源：由并網用的三組相燈<黃、綠、紅各兩只>,一組并網開關和一組同步機勵磁電源<8～40V/2.5A可調>組成。

20.DQ34 轉矩，轉速，輸出功率測試儀：配合光電編碼器和校正直流測功機，可對電機轉矩，轉速，輸出功率進行測試。

21.DQ44數/模交流電流表:由三只數字交流電流表和一只指針式精密交流電流組成。測量范圍0～5A，精度0.5級，三位半數碼顯示。指針式精密交流電流表一只，采用帶鏡面、雙刻度線表頭（不同的量程讀取相應的刻度線），測量范圍0～5A，分0.3A、1A、3A、5A四檔，精度1.0級，直鍵開關切換，設有超量程指示，告警等功能。

22.DQ45數/模交流電壓表:由三只0-450V數字交流電壓表和一只指針式精密交流電壓表組成。

指針式精密交流電壓表1只，采用帶鏡面、雙刻度線表頭（不同的量程讀取相應的刻度線），測量范圍0～500V，分10V、30V、100V、300V、500V五檔，輸入阻抗1MΩ，精度1.0級，直鍵開關切換，每檔均有超量程告警、指示功能。

23.DQ39繼電接觸控制(一)提供交流接觸器（線圈電壓220V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓220V）一只，變壓器（220V/26V/6.3V）、整流電路、能耗制動電阻（10Ω/25W）各一組，帶燈按鈕（黃、綠、紅各一只）三只。面板上畫有器件的外形，并將各器件的工作端子引到面板上，供實驗接線用，器件的工作狀態有發光二極管指示。

24.SB05實驗連接線:實驗連接線：根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。

五、交直流電機拖動實驗設備可完成的實驗項目

1.直流電機實驗

（1）直流發電機；

（2）并勵直流電動機；

（3）直流他勵電動機四象限機械特性；

（4）直流電動機的起動

（5）直流電動機的調速

2.變壓器實驗

（1）單相電壓器；

（2）三相變壓器；

（3）三相變壓器的連接組和不對稱短路

（4）單相變壓器的并聯運行

3、異步電機實驗

（1）三相籠型異步電動機的工作特性；

（2）三相異步電動機的起動與調速；

（3）三相異步發電機實驗

（4）三相異步電動機的不對稱運行

4、電機機械特性的測定

（1）直流他勵電動機在各種運轉狀態下的機械特性

（2）三相異步電機在各種運行狀態下的機械特性

（3）三相異步電動機的M-S曲線測繪；

5、同步電機

（1）三相同步發電機的運行特性；

（2）三相同步發電機的并聯運行；

（3）三相同步電動機；

（4）三相同步電機參數的測定；

6、電力拖動（繼電接觸器控制）實驗

（1）三相異步電動機點動和自鎖控制線路

（2）三相異步電動機的正反轉控制線路

（3）三相異步電動機降壓起動控制線路

（4）三相異步電動機能耗制動控制

（5）三相線繞式異步電機起動控制線路

7、電機與變壓器3D虛擬仿真教學軟件

（1）功率電機：包括電單相異步電動機、三相異步電動機、直線電機、直流電動機、交直流兩用電動機 5 個實訓項目。

（2）控制電機：包括步進電機、伺服電機、直流無刷電機、開關磁阻電機 4 個實訓項目。

（3）信號電機：信號電機包括測速發電機、自整角機、旋轉變壓器 3 個實訓項目。

（4）變壓器：單相變壓器、三相變壓器、電流互感器、電壓互感器、自耦變壓器、電焊變壓器 6 個實訓項目。

 （5）電力拖動仿真教學實訓

六、交直流電機拖動實驗裝置的配置清單
