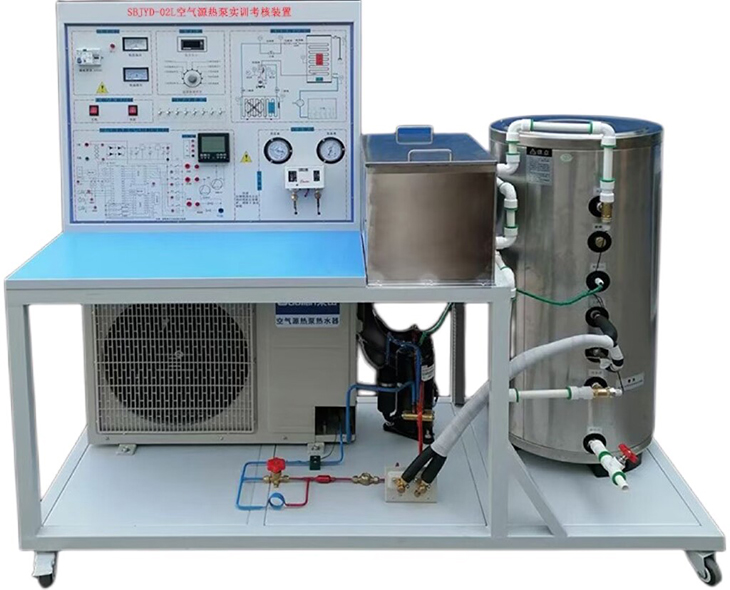

SBJYD-02L空氣源熱泵機組實驗裝置
空氣源熱泵熱機實訓考核裝置、空氣源熱泵熱機裝置是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷制熱技術、熱泵技術教學實訓實驗訓練裝置。熱泵技術是回收和利用低位熱能的有效措施之一，研究和推廣熱泵技術對于節能有重要意義。隨著這幾年制冷技術的發展，熱泵技術在我國得到日益廣泛的應用。
二、技術性能
1.輸入電源：單相三線～220V±10%
50Hz
2.工作環境：溫度-10℃～+40℃，
相對濕度＜85%(25℃)， 海拔＜4000m
3.裝置容量：小于等于1.5kVA
4.制冷劑：R22
5.制熱量：3kW
6.重
量：200kg
7.外形尺寸（大約）：180cm×73cm×164cm
8.安全保護：具有漏電壓、漏電流過流保護裝置，安全符合國家標準。
9.額定出水溫度約55℃
10.名義產水量約75L/h
11.額定制熱量約3600W測試工況：干球溫度20℃，濕球溫度15℃，初始溫度15℃，終止溫度55℃的情況下測試的。
三、裝置特點
1、系統機組配備高低壓保護系統、過載保護、缺相保護、化霜功能等多重保護，確保系統安全、可靠、穩定的運行，不影響教學課程。
2、整機系統采用全自動智能化控制，操作方便，水溫、水位、開、關、時間均可以由用戶自由設定，整機采用斷電自動記憶功能，不用每次重復操作，方便實用。
3、本實驗裝置采用世界頂級壓縮機，優質銅件鍛造的熱交換器，熱交換效率高，安全可靠。水箱采用先進的拉絲銀工藝，將時尚與頂級科技結合在一起，設備外觀美觀大方，水箱內膽采用304不銹鋼制造，經久耐用，不容易腐蝕、損壞。
4、系統采用工業用空氣源熱泵熱水機組，與工業實際設備相一致，讓教學與實際應用接軌。室外主機采用加厚鈑金烤漆型，耐受不同的實驗環境，長期有效的工作，不會生銹腐蝕。
5、整套實訓裝置集空氣源熱泵熱機系統、電氣控制系統、故障模擬系統于一體，工藝系統真實完整,結構清晰、緊湊，充分滿足學生對實訓的要求。
6、實訓裝置直觀展示了熱泵型熱水器的系統結構、工作原理，可清楚的看到制熱循環系統結構及主要部件的實物，系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、使整個熱泵系統的實時工作狀態一目了然。
7、可模擬工業實際問題進行故障設置，學生根據工藝流程分析故障可能產生的原因，確定故障發生的范圍，并進行排故實訓。
8、設備管路：設備在原貌基礎面不改變其性能的情況下把原有制冷管路合理的整體移動到實驗臺加上，并加裝了，高低壓力保護器，工質液體可視鏡，管路上采用不同的顏色，高壓管為紅色，低壓管為藍色，
9、壓力保護設備：防止教學過程中學生加入的制冷劑過多，或者過少而引起的設備工作不正常
三、實訓裝置的基本配置及功能
實訓裝置主要由控制屏、實訓桌、熱泵機組等組成。
1.實訓桌
實訓桌采用優質工業鋁型材組建而成，外形美觀、耐腐蝕、結構強度高。桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗臺采用優質雙層亞光密紋噴塑鈑金件；實訓桌還設有四個萬向輪，便于移動和固定。
2.控制屏
采用鐵質雙層亞光密紋噴塑結構，優質亞克力面板，面板上激光雕刻有熱泵機組系統工藝流程圖，工藝流程原理圖永不磨損，清晰、立體。面板上設有明確標識及相應指示燈，便于學生分析觀察。
3.電源控制部分
交流電源：提供控制屏以及熱泵機組工作所需的單相交流電源，可由電源總開關來控制。配有三位半數字式交流電壓表和交流電流表，可指示輸入電網電壓值以及系統工作電流值。
4.測量儀表
（1）數字式電壓表：0～250V
（2）數字式電流表：0～10A
（3）真空壓力表：-0.1～1.5Mpa
四、實訓項目
1.熱泵機組系統的認識和了解
2.熱泵機組系統啟動、運行、調試、保護技術的實訓
3.熱泵機組運行工況和運行參數的檢測及分析
4.熱泵機組制熱量、性能系數的計算與分析
5.熱泵機組系統故障的設置和檢測
五、配置清單
|
序號 |
|
數量 |
|
|
1 |
熱泵機組 |
1套 |
1.5P |
|
2 |
不銹儲水箱 |
1套 |
80L |
|
3 |
流量計 |
1套 |
現場顯示 |
|
4 |
水泵 |
1套 |
370W |
|
5 |
循環水箱 |
1套 |
不銹 |
|
6 |
壓力控制器 |
1套 |
|
|
7 |
溫度傳感器 |
6套 |
|
|
8 |
溫度表 |
1套 |
|
|
9 |
